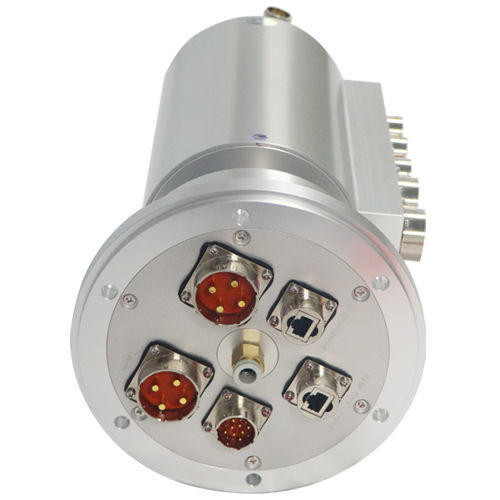

Anel coletor elétrico DHS150-34-1Q

híbridogáspara robótica

Descrição curta
Anel deslizante gás-elétrico. Anel deslizante híbrido personalizado para transmissão simultânea de gás e sinais/energia elétrica.

Visão geral do produto
Anel deslizante gás-elétrico DHS150-34-1Q com diâmetro exterior 150 mm. Total de canais elétricos: 34 (10 anéis de comunicação + 24 anéis de potência). Corrente máxima na configuração de exemplo: 45 A; corrente e tensão nominais configuráveis. Todas as interfaces elétricas utilizam conectores aeronáuticos. A unidade integra um anel de gás externo com orifício de fluxo ∅8 e diâmetro exterior do tubo de ar ∅10; pressão de trabalho máxima 0,8 MPa. Um encoder incremental é instalado numa extremidade para medir posição angular e velocidade de rotação; o encoder é removível para manutenção ou substituição.

Características

• Rotação contínua 360° com transmissão simultânea de gás, potência e sinais.
• Suporta 1/2/3/4/5/6/8/10/12/16/24 canais de gás; portas de gás padrão G1/8" e G3/8"; tamanho do tubo personalizável.
• Suporta 1–128 canais elétricos (potência ou sinal); material de contato: metal nobre com revestimento duro de ouro para baixo torque e transmissão estável.
• Pode transmitir ar comprimido, vácuo, óleo hidráulico, água, água quente, fluido refrigerante, vapor e outros meios; variantes de alta velocidade e alta pressão disponíveis sob solicitação.
• Opção de encoder para feedback de velocidade e posição; removível para manutenção.

Aplicações típicas

• Sistemas de automação: robôs, linhas de produção automatizadas, máquinas-ferramenta.
• Equipamentos médicos: instrumentos de precisão e equipamentos eletrocirúrgicos.
• Offshore e marítimo: dragas de sucção, grandes guindastes.
• Aeroespacial: plataformas de rastreamento solar, bancadas de teste de motores e equipamentos relacionados.

Nossa vantagem

• Mais de 20 anos de experiência na indústria com serviços OEM/ODM e múltiplas patentes técnicas.
• Testes internos, alta precisão de rotação, baixo ruído elétrico e longa vida útil; contatos elétricos com revestimento de metal nobre.
• Garantia de 12 meses (excluindo danos acidentais) com reparo ou substituição gratuita por problemas de qualidade; suporte técnico e treinamento disponíveis.

Desenho de contorno padrão
Desenho de contorno e dimensões disponível na documentação do produto.

Especificações técnicas

• Modelo: DHS150-34-1Q
• Diâmetro exterior: 150 mm
• Número de circuitos: 34
• Canais elétricos: 10 anéis de comunicação + 24 anéis de potência
• Corrente máxima (exemplo): 45 A (corrente nominal configurável)
• Tensão nominal: 0~240 VAC/VDC
• Temperatura de funcionamento: -40°C a +65°C
• Humidade de funcionamento: ≤70%
• Nível de proteção: IP65
• Resistência de isolamento: ≥1000 MΩ @ 500 VDC
• Rigidez dielétrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Material de contato elétrico: Metal nobre
• Variação dinâmica da resistência de contacto: ≤10 mΩ
• Condutores: fio flexível estanhado com isolamento em Teflon colorido
• Comprimento dos fios: 500 mm + 20 mm
• Velocidade de rotação: 0 ~ 600 rpm
• Anel de gás externo: orifício ∅8; diâmetro exterior do tubo de ar ∅10; pressão máxima 0,8 MPa
• Encoder: encoder incremental numa extremidade para detecção de posição e velocidade; removível para substituição
