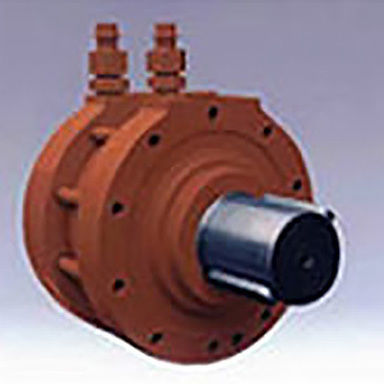

Atuador hidráulico HR series

rotativopara fundição sob pressãopara a indústria do plástico

Visão geral
O atuador rotativo Kawasaki converte pressão hidráulica em movimento rotativo alternado num arco de até 280° de curso total, eliminando a necessidade de ligações externas complexas. Estão disponíveis variantes especiais com batentes externos e válvulas de amortecimento para controlo de fim de curso.

Características

• Fornece grande torque sem mecanismos de ligação volumosos.
• Disponível em tipos especiais com batente externo e válvula de amortecimento para controlo da posição final.

Especificações
Modelo | HR-08S-04 | HR-11S-06 | HR-15S-08 | HR-20S-10 | HR-20S-18 | HR-08D-04 | HR-11D-06 | HR-15D-08
Deslocamento/rad. (cm3/rad) | 20.8 | 57.3 | 154 | 438 | 755 | 41.6 | 115 | 308
Curso total do eixo (rad (°)) | 4.9 (280) | 4.9 (280) | 4.9 (280) | 3.3 (190) | 3.3 (190) | 1.7 (100) | 1.7 (100) | 1.7 (100)
Pressão (MPa) | 13.7 | 13.7 | 13.7 | 13.7 | 6.9 | 13.7 | 13.7 | 13.7
Torque nominal (N·m) | 226 | 628 | 1.716 | 4.805 | 3.972 | 510 | 1.422 | 3.825

Aplicações

• Máquinas para plástico e fundição sob pressão

Especificações técnicas

• HR-08S-04 — Deslocamento: 20.8 cm3/rad; Curso total do eixo: 4.9 rad (280°); Pressão: 13.7 MPa; Torque nominal: 226 N·m
• HR-11S-06 — Deslocamento: 57.3 cm3/rad; Curso total do eixo: 4.9 rad (280°); Pressão: 13.7 MPa; Torque nominal: 628 N·m
• HR-15S-08 — Deslocamento: 154 cm3/rad; Curso total do eixo: 4.9 rad (280°); Pressão: 13.7 MPa; Torque nominal: 1.716 N·m
• HR-20S-10 — Deslocamento: 438 cm3/rad; Curso total do eixo: 3.3 rad (190°); Pressão: 13.7 MPa; Torque nominal: 4.805 N·m
• HR-20S-18 — Deslocamento: 755 cm3/rad; Curso total do eixo: 3.3 rad (190°); Pressão: 6.9 MPa; Torque nominal: 3.972 N·m
• HR-08D-04 — Deslocamento: 41.6 cm3/rad; Curso total do eixo: 1.7 rad (100°); Pressão: 13.7 MPa; Torque nominal: 510 N·m
• HR-11D-06 — Deslocamento: 115 cm3/rad; Curso total do eixo: 1.7 rad (100°); Pressão: 13.7 MPa; Torque nominal: 1.422 N·m
• HR-15D-08 — Deslocamento: 308 cm3/rad; Curso total do eixo: 1.7 rad (100°); Pressão: 13.7 MPa; Torque nominal: 3.825 N·m
