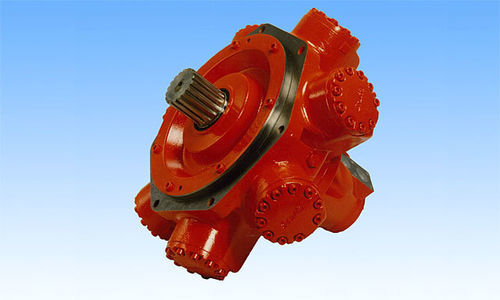

Motor para aplicações hidráulicas HMKB

de velocidade variávelde alto torquede alto rendimento

Visão geral
Os motores de pistão radial Staffa, de baixa rotação e alto torque, são amplamente utilizados em acionamentos de parafuso para aplicações de moldagem por injeção e em máquinas de convés. A construção é simples: os pistões radiais atuam diretamente sobre a câmara excêntrica. Motores de 2 velocidades com válvulas possuem duas deslocamentos predefinidos que podem ser selecionados dentro de uma ampla gama para atender requisitos específicos da aplicação. Motores de 3 velocidades têm três deslocamentos predefinidos. A linha de produtos inclui as séries HMKB/HMKC, HMB/HMC (motores padrão), HPB/HPC (versão reforçada de HMB/HMC) e HMF (motores 3 velocidades).

Características

• Motores de velocidade fixa e variável (disponíveis em 1, 2 ou 3 velocidades)
• Construção simples e robusta
• Longa vida útil
• Alta eficiência
• Controle de potência constante por válvulas CHP disponível

Especificações (por série / modelo)
HMKB (Deslocamento fixo, 1 velocidade)
Tipos de modelo: 046 / 075 / 100 / 200
Deslocamento (cm3): 745 / 1.281 / 1.510 / 3.087
Pressão nominal: 20,6 MPa
Pressão máxima: 24,5 MPa
Velocidade máxima (min-1) à pressão nominal: 250 / 220 / 200 / 130

HMB (Deslocamento fixo, 1 velocidade)
Tipos de modelo: 010 / 030 / 030 (FM3) / 045 / 060 / 080 / 100
Deslocamento (cm3): 188 / 442 / 492 / 700 / 983 / 1.344 / 1.639
Pressão nominal: 20,7 MPa (para modelos menores) e 25,0 MPa (para modelos maiores)
Pressão máxima: 24,1 MPa (menores) e 29,3 MPa (maiores)
Velocidade máxima (min-1) à pressão nominal: 500 / 450 / 450 / 400 / 300 / 300 / 250
Potência (kW) nominal: 25 / 42 / 52 / 60 / 80 / 100 / 110

Família H M / H D B (tipos HMB maiores)
Tipos de modelo: 125 / 150 / 150 (FM3) / 200 / 200 (FM3) / 270 / 325
Deslocamento (cm3): 2.050 / 2.470 / 2.470 / 2.470 / 3.087 / 4.310 / 5.310
Pressão nominal: 25,0 MPa
Pressão máxima: 29,3 MPa
Velocidade máxima (min-1) à pressão nominal: 220 / 220 / 168 / 175 / 135 / 125 / 100
Potência (kW) nominal: 100 / 115 / 115 / 130 / 130 / 140 / 140

HMHDB / tipos HMB muito grandes
Tipos de modelo: 400 / 500
Deslocamento (cm3): 6.800 / 8.000
Pressão nominal: 25,0 MPa (para 400) e 19,0 MPa (para a coluna 500 HMB)
Pressão máxima: 29,3 MPa (400) e 22,7 MPa (500 coluna HMB)
Velocidade máxima (min-1) à pressão nominal: 120 / 100
Potência (kW) nominal: 190 / 170

HPB (Deslocamento fixo, 1 velocidade)
Tipos de modelo (exemplos): 060 (FM3/FM4) / 080 (FM3/FM4) / 100 (FM3/FM4) / 125 (FM3) / 150 / 200 / 270 / 325 (várias variantes FM)
Deslocamento (cm3): 983 / 1.344 / 1.600 / 2.050 / 2.470 / 3.087 / 4.310 / 5.310 (dependendo da variante)
Pressão nominal: tipicamente 20,5–25,0 MPa dependendo do modelo
Pressão máxima: até 30,0 MPa para algumas variantes
Velocidade máxima (min-1) à pressão nominal: varia por modelo (exemplos: 450 / 490 / 340 / 430 / 270 / 365 / 215)
Potência (kW) nominal: varia de ~115 até ~215 dependendo do modelo e da variante FM

HMKC (Deslocamento variável, 2 velocidades)
Tipos de modelo: 046 / 075 / 080 / 200 (exemplos mostrados)
Deslocamento 100%: 745 / 1.241 / 1.475 / 3.087 (cm3)
Deslocamento 50%: 410 / 574 / 737 / 1.475 (cm3)
Pressão nominal: 20,6 MPa
Pressão máxima: 24,5 MPa
Velocidade máxima (min-1): em q max: 300 / 220 / 200 / 130; em 0,5q max: 600 / 440 / 400 / 260; em q=0: 1.500 / 1.300 / 1.200 / 1.000

HMC (Deslocamento variável, 2 velocidades)
Tipos de modelo: 030 / 045 / 080 (FM3/FM4) / 125 (FM3) (exemplos)
Deslocamento 100%: 492 / 737 / 1.600 / 2.048 (cm3) dependendo do modelo
Deslocamento 50%: 246 / 410 / 819 / 983 (cm3)
Pressão nominal: 20,7 MPa (alguns) e 25,0 MPa (outros)
Pressão máxima: 24,1 MPa (alguns) e até 27,5 MPa (outros)
Velocidade máxima (min-1): em q max exemplos: 450 / 450 / 270 / 365; em 0,5q max exemplos: 600 / 600 / 500 / 515; em q=0: até 1.000
Potência (kW) nominal: exemplos 60 / 99 / 138 / 138 / 135 dependendo da variante

HPC (Deslocamento variável, 2 velocidades)
Exemplo mostrado: modelo 400 com deslocamento 6.555 cm3 (100%) e 3.590 cm3 (50%)
Pressão nominal: 25,0 MPa
Pressão máxima: 27,5 MPa
Velocidade máxima (min-1): 220 em q max, 220 em 0,5q max, q=0 velocidade 1.500
Potência (kW) nominal: exemplo 430 kW para a variante mostrada

HMF (Deslocamento variável, 3 velocidades)
Tipos de modelo: 080 (FM3/FM4) / 200 (FM3/FM4) / 270 / 325 (exemplos)
Deslocamento 100%: 1.600 / 3.087 / 4.588 / 5.326 (cm3)
Deslocamento 50%: 819 / 1.475 / 4.588 / 5.326 (cm3) dependendo da variante
Pressão nominal: 25,0 MPa
Pressão máxima: 27,5 MPa
Velocidade máxima (min-1): exemplos em q max: 270 / 365 / 175 / 230; em 0,5q max: 500 / 515 / 300 / 400; em q=0 até 1.000
Potência (kW) nominal: exemplos 138 / 138 / 250 / 250 / 189 dependendo da variante

Download / Documentação
Catálogo do fabricante e catálogo da série disponíveis em documentação PDF (entradas de catálogo referenciadas na página do produto).
