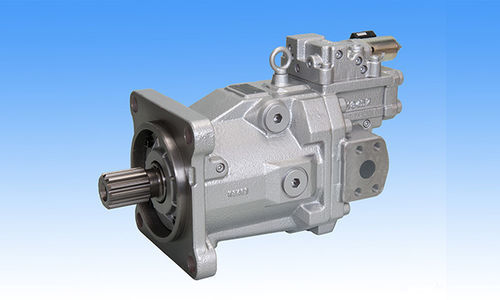

Motor hidráulico de pistões axiais M7V series

de alta velocidadede alta pressãocom redutor

Visão geral
As séries M7V / M7X são motores de pistões axiais em placa oscilante, com deslocamento variável ou fixo, projetados para operação em condições de alta pressão e alta velocidade. Utilizando as tecnologias Kawasaki acumuladas para bombas/motores de placa oscilante, oferecem desempenho elevado em uma ampla faixa de velocidades, desde regimes muito baixos até altas rotações, desempenho anteriormente associado principalmente a motores de eixo inclinado. As dimensões de instalação (tamanho de montagem, estria de saída) e os tamanhos de rosca seguem normas internacionais como ISO ou SAE, permitindo o uso com redutores ou acoplamentos gerais.

Características

• Arranque suave e operação estável em velocidades muito baixas
• Desempenho em alta velocidade comparável ao de motores de eixo inclinado
• Tamanho compacto que facilita a instalação
• Alta confiabilidade e longa vida útil para especificações de alta pressão
• Várias opções de controle, como controle elétrico ou por pressão

Especificações (tabela extraída)
Modelo | M7V: 85 / 112 / 160 / 212 | M7X: 85 / 112 / 160
Deslocamento (cm3) q max | M7V: 68-88.5 / 90-112 / 128-160 / 170-215 | M7X: 90 / 112 / 160
Deslocamento (cm3) q min | M7V: 0-68 / 0-90 / 0-128 / 0-170 | M7X: - / - / -
Pressão (MPa) nominal | 42 (todos os modelos listados)
Pressão (MPa) de pico | 50 (todos os modelos listados)
Velocidade máx. (min-1) em q max | M7V: 3,900 / 3,550 / 3,100 / 2,900 | M7X: 4,500 / 3,550 / 3,100
Velocidade máx. (min-1) em q < 0.6 qmax | M7V: 6,150 / 5,600 / 4,900 / 4,600 | M7X: - / - / -
Peso (aprox.) (kg) | M7V: 39 / 46 / 65 / 90 | M7X: 26 / 34 / 45

Curva de controle
São fornecidos exemplos de curvas de controle para a série (várias figuras ilustram as características típicas de controle).

Aplicações

• Carregadeiras de rodas
• Bulldozers
• Retroescavadeiras
• Carregadeiras de esteira
• Caminhões basculantes
• Sondas sobre esteira / cravadoras de estacas
• Guindastes (sobre esteira / todo-o-terreno)
• Guindastes montados em caminhão
• Compactadores
• Distribuidores de asfalto
• Empilhadeiras
• Telehandlers
• Pulverizadores
• Colheitadeiras
• Máquinas florestais

Características / especificações técnicas

• Tipo de produto: Motores de pistões axiais (placa oscilante)
• Série / designação do modelo: Séries M7V / M7X
• Faixas de deslocamento (cm3): M7V grupos qmax: 68-88.5, 90-112, 128-160, 170-215; M7X: 90, 112, 160
• Faixas de deslocamento mínimo (cm3): M7V: 0-68, 0-90, 0-128, 0-170; M7X: não aplicável
• Pressão nominal: 42 MPa
• Pressão de pico: 50 MPa
• Velocidade máx. em qmax (min-1): M7V até 3,900 / 3,550 / 3,100 / 2,900 dependendo do deslocamento; M7X até 4,500 / 3,550 / 3,100
• Velocidade máx. em q < 0.6 qmax (min-1): M7V até 6,150 / 5,600 / 4,900 / 4,600 dependendo do deslocamento; M7X não especificado
• Peso aprox. (kg): M7V: 39 / 46 / 65 / 90; M7X: 26 / 34 / 45
• Opções de controle: controle elétrico ou por pressão
• Instalação: tamanho de montagem, estrias de saída e dimensões de rosca conforme normas internacionais (ISO / SAE)
