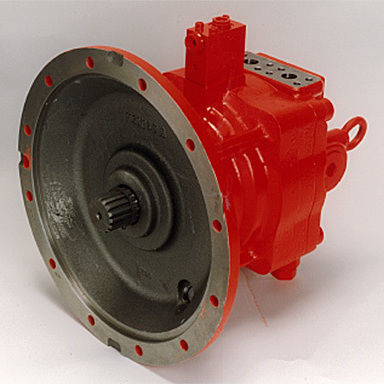

Motor hidráulico de pistões axiais M5X series

com redutorpara máquina de obrascompacto

Visão geral
A série M5X são motores de pistões axiais de deslocamento fixo com projeto de placa inclinada. O motor incorpora elementos de válvula de alívio e de reposição integrados para possibilitar a função de rotação através da ligação de tubulação da válvula de controle à porta do motor. O arranjo interno organiza o conjunto pistão/cilindro, o freio mecânico e os conjuntos de válvulas de forma compacta. A flange de montagem foi ampliada para permitir conexão direta ao anel dentado de um redutor.

Principais características

• Valvulação integrada para função de rotação (alívio e reposição).
• Design compacto que economiza espaço de instalação.
• Flange de montagem ampliada para conexão direta ao anel do redutor.

Aplicações

• Escavadeiras
• Guindastes (esteira / todo-terreno)
• Perfuratrizes sobre esteira e martelos para estacas

Especificações
Modelo: M5X50, M5X80, M5X130, M5X180, M5X250
Deslocamento (cm3): 47, 79, 129.2, 180.1, 250.1
Pressão nominal (MPa): 28, 33, 32.4, 32.4, 33
Pressão máxima (MPa): 33, 40, 39.2, 39.2, 40
Velocidade máxima (min-1): 2,200; 2,200; 1,850; 1,680; 1,520

Características técnicas

• Tipo: motor de pistões axiais de deslocamento fixo (placa inclinada)
• Elementos de válvula de alívio e de reposição integrados para a função de rotação
• Layout compacto com pistão/cilindro, freio mecânico e conjuntos de válvulas organizados de forma eficiente
• Flange de montagem ampliada para conexão direta ao anel do redutor
• Modelos disponíveis e deslocamentos: M5X50 (47 cm3), M5X80 (79 cm3), M5X130 (129.2 cm3), M5X180 (180.1 cm3), M5X250 (250.1 cm3)
• Pressão nominal até 33 MPa (varia conforme modelo); pressão máxima até 40 MPa (varia conforme modelo)
• Velocidades máximas: até 2,200 min-1 para os modelos menores e 1,520 min-1 para o maior
