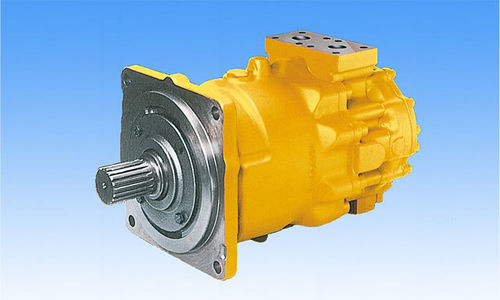

Motor hidráulico de pistões axiais M3 series

de baixa velocidadecom redutorde cilindrada fixa

Visão geral do produto
A série M3X são motores de pistão axial de deslocamento fixo com projeto de placa inclinada para aplicações móveis.
A série M3B são motores de pistão axial de deslocamento variável com projeto de placa inclinada para aplicação em guinchos.
Esses motores possuem boa capacidade de auto-cepagem e alta eficiência de partida, desenvolvidos com base em nossos muitos anos de experiência e tecnologia obtidas em bombas e motores do tipo placa inclinada.
Ao combinar a série de engrenagens redutoras RG com as séries M3X / M3B, é possível abranger maior capacidade.

Características

• Desempenho superior em operação em baixa velocidade
• Característica de partida suave
• Várias opções de controle de deslocamento
• Maior capacidade possível com redutores da série RG

Curva de controle
Acima estão exemplos de curvas de controle.

Aplicações

• Perfuradoras sobre esteiras / Martelos para estacas
• Guindastes (sobre esteiras / todo-terreno)
• Britadores
• Máquinas para plásticos e fundição sob pressão
• Máquinas tuneladoras
• Navios cargueiros
• Petroleiros
• Embarcações offshore

Especificações (série M3X)
Model | M3X200 | M3X280 | M3X530 | M3X800
Deslocamento (cm3) | 195 | 280 | 533 | 800
Pressão nominal (MPa) | 29.4 (todos os modelos)
Pressão máxima (MPa) | 34.3 (todos os modelos)
Velocidade máxima (min-1) | 1.900 | 1.700 | 1.400 | 1.200

Especificações (série M3B)
Model | M3B200 | M3B280 | M3B530 | M3B800
Deslocamento q max (cm3) | 195 | 280 | 533 | 800
Deslocamento q min (cm3) | 106 | 93 | 178 | 267
Pressão nominal (MPa) | 32 (M3B200) ; 29.4 (M3B280 / M3B530 / M3B800)
Pressão máxima (MPa) | 35 (M3B200) ; 34.3 (M3B280 / M3B530 / M3B800)
Velocidade máxima em q max (min-1) | 1.900 | 1.700 | 1.400 | 1.200
Velocidade máxima em q min (min-1) | 2.400 | 2.200 | 1.700 | 1.500

Especificações (Combinado com a série RG)
Model | M3X200-RG03S6.0 | M3X280-M3B280-RG06S6.4 | M3X530-M3B530-RG10S6.4 | M3X800-M3B800-RG16S6.4
Relação de transmissão | 6.0 | 6.4 | 6.4 | 6.4
Deslocamento total (cm3) | 894 | 1.587 | 3.104 | 4.717
Pressão (MPa) | 20.6 (todos os modelos combinados)
Velocidade máxima (min-1) | 270 | 190 | 150 | 130

Características / Especificações técnicas

• Séries: M3X (deslocamento fixo) e M3B (deslocamento variável)
• Faixa de deslocamento (unidade simples): 195 cm3 a 800 cm3 (por modelo)
• Pressão nominal M3X: 29.4 MPa; Pressão máxima: 34.3 MPa
• Velocidades máximas M3X: até 1.900 min-1 dependendo do modelo
• Faixa q max M3B: 195 a 800 cm3; q min: 93 a 267 cm3
• Pressão nominal M3B: 32 MPa (M3B200) e 29.4 MPa (outros modelos M3B); Pressão máxima M3B: 35 MPa (M3B200) e 34.3 MPa (outros)
• Velocidades máximas M3B: até 2.400 min-1 em q min (dependendo do modelo)
• Opções combinadas com engrenagens RG disponíveis para aumentar o deslocamento total e adaptar as relações (ex.: relações 6.0–6.4)
• Deslocamentos totais típicos dos modelos combinados apresentados de 894 cm3 até 4.717 cm3
