UPS de alimentação elétrica COMBIVERT P6

CAtrifásicacompacta

Visão geral

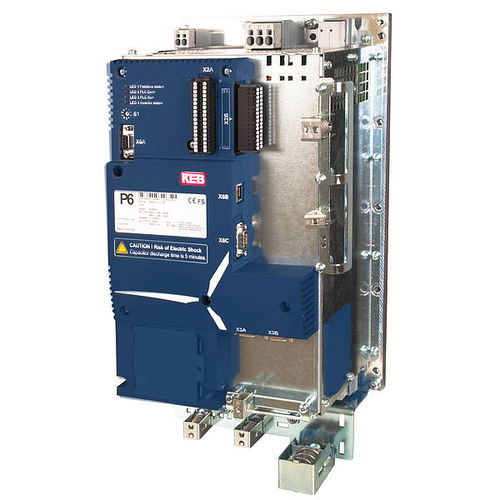

O COMBIVERT P6 da KEB combina inversor de pitch, controlo e alimentação do travão, carregador para armazenamento de energia e PLC integrado num único equipamento compacto. Ajusta o ângulo das pás para otimizar a potência da turbina e, em caso de avaria, executa uma corrida de segurança rápida para colocar as pás fora do vento e evitar excesso de rotação. Adequado a sistemas de pitch onshore e offshore em várias classes de potência.

Destaques

• Amplitude de potência (18–42 kW)
• PLC integrado com monitorização e bibliotecas configuráveis
• Corrida de segurança verificada pelo TÜV que alcança PL d (EN ISO 13849-1)
• Controlo e alimentação do travão (24 V e opções de alta tensão)
• Carregador para o sistema de armazenamento de energia

Segurança funcional em aplicações de pitch
Quando são detetadas condições críticas de segurança, o equipamento realiza de forma autónoma a corrida de segurança: as pás são colocadas fora do vento de forma rápida e fiável para proteger a turbina de rotações perigosas. O TÜV Rheinland confirma que a corrida atinge PL d segundo EN ISO 13849-1.

Pacotes de software
O PLC integrado é programável e inclui uma biblioteca básica de controlo. A Extended Pitch Library fornece blocos funcionais predefinidos para tarefas típicas de pitch, permitindo ao integrador implementar interfaces específicas da instalação. A configuração de software é flexível para diferentes requisitos de aplicação.

Motores de pitch
A KEB fornece motores de pitch adequados à gama de potências: servomotores altamente dinâmicos e resistentes a vibrações, com codificadores robustos e travões fail-safe KEB. Opções de motor incluem IP65 e revestimentos anticorrosão para uso offshore, e variantes Hot Climate (HCV) e Cold Climate (CCV). Cabos de motor e sensores pré-montados com conectores simplificam a instalação.

Aplicações

• Sistemas de pitch para turbinas eólicas (onshore e offshore)
• Sistemas de acionamento especiais que exigem PLC integrada e funções de travão

Dados técnicos
Classe de potência: 3 fases, 400 V AC
Intervalo de potência: 18 kW … 42 kW
Saída nominal: 45 A … 120 A, picos até 350 A (curto prazo)
Intervalo de frequência: 0 … 200 Hz
Alimentação do travão: 24 V; travão alta tensão 50 V … 300 V
Filtro EMC: integrado, classe C2
Fieldbus: PROFIBUS, CANopen, Interbus, PROFINET Slave, Powerlink Controlled Node, EtherCAT Slave

Especificações

• Funções combinadas: inversor de pitch, controlo e alimentação de travão, carregador para armazenamento de energia, PLC integrado
• Segurança: corrida de segurança verificada pelo TÜV alcançando PL d (EN ISO 13849-1)
• Alta integração: design compacto e robusto para uso onshore/offshore
• Opções de software estendidas e blocos funcionais de pitch predefinidos
• Motores de pitch compatíveis com travões fail-safe, opções IP65 e anticorrosão; variantes HCV/CCV
