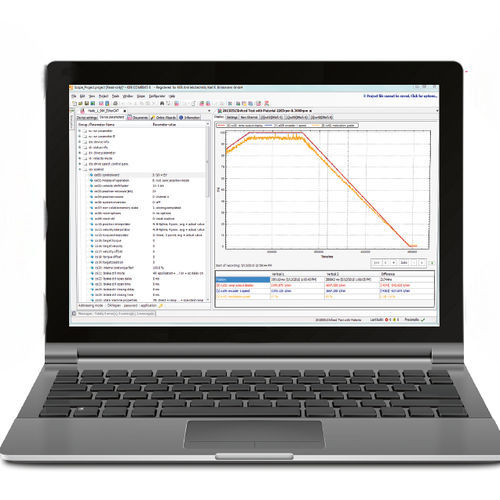

Suite de software de visualização COMBIVIS 6

de monitoramentode captação / análise de dadosconfiguração

Visão geral
COMBIVIS 6 é uma suíte de software para PC gratuita da KEB para configuração, arranque, diagnóstico e gestão dos controladores de acionamento KEB. Fornece gestão de parâmetros, monitorização em tempo real, gestão de firmware, osciloscópio integrado e pacotes opcionais para ajustar funcionalidades às necessidades da aplicação.

Destaques

• Configuração completa dos parâmetros do dispositivo e gestão de listas de parâmetros
• Visualização de medições físicas e monitorização de dados operacionais
• Wizards para arranque guiado e resolução de avarias com interfaces gráficas intuitivas
• Configuração e análise de comunicação fieldbus em tempo real
• Base de documentos integrada com acesso a manuais e documentação técnica
• Osciloscópio multicanal para registo e visualização de sinais
• Drive Software Center para atualizações de firmware dos controladores COMBIVERT

Funções principais

• Arranque, configuração e administração de dispositivos KEB
• Assistentes guiados para comissionamento e diagnóstico
• Listas de parâmetros: criar, guardar, restaurar e implementar conjuntos de parâmetros
• Cálculo da eficiência energética conforme EN 61800-9-2
• Acesso direto à documentação dos componentes do portfólio KEB

Pacotes de expansão (exemplos)

• Device Naming: (re)nomeação em massa de dispositivos num projeto com esquemas de nomenclatura padrão ou personalizados
• Servo Pump Wizard: arranque assistido para bomba servo + drive + motor com autotuning e gestão de ressonância/notch
• Startup Wizard T6 APD: assistente de arranque para controladores modulares T6 APD e definição de interfaces
• Dashboard: visualização clara do estado dos controladores S6/F6, parâmetros de operação, histórico de erros e snapshots para serviço
• Scope 2.0: gravação avançada, triggers inteligentes, sobreposição de curvas e integração melhorada

COMBIVIS CLI
COMBIVIS CLI é uma ferramenta de linha de comandos para interação automatizada com dispositivos KEB via UDP ou ligação serial. Usos típicos: leitura/escrita de parâmetros, execução de listas de parâmetros e operações KebFTP para automatização de produção e assistência.

• Comandos comuns: logFile, write/read, downloadDW5
• Funções KebFTP: transferFormTarget, listFiles, deleteFile
• Plataformas suportadas (requer .NET Framework 4.7.2): Windows 7, 8.1, 10

COMBIVIS mobile (App)
A app COMBIVIS mobile permite a operação sem fios de controladores KEB a partir de smartphone ou tablet (WLAN ou Bluetooth com adaptador). Suporta monitorização, diagnóstico de falhas, leitura/escrita de parâmetros, listas favoritas e backup/restore, incluindo funcionalidades de osciloscópio offline.

• Compatível com COMBIVERT S6/F6
• Ligação via WLAN e Bluetooth (pode ser necessário adaptador)
• Dashboard, lista de erros, estado I/O e histórico de operação
• Leitura/escrita de parâmetros, listas favoritas e backup/restore
• Funcionalidade de osciloscópio offline

Transferências & Documentação
COMBIVIS 6 inclui manuais de utilizador, notas de lançamento, FAQ e instaladores fornecidos pelo fornecedor. A documentação completa e os pacotes para download estão disponíveis na página do produto.

Especificações técnicas

• Produto / modelo: COMBIVIS 6
• Fabricante: KEB Automation KG
• Licença / disponibilidade: software PC fornecido gratuitamente pela KEB
• Controladores suportados: COMBIVERT S6, F6
• Osciloscópio: osciloscópio digital multicanal para registo e visualização de sinais
• Fieldbus: configuração e análise da comunicação fieldbus em tempo real
• Energia: cálculo de eficiência segundo EN 61800-9-2
• Pacotes de expansão: Device Naming, Servo Pump Wizard, Startup Wizard T6 APD, Dashboard, Scope 2.0, etc.
• COMBIVIS CLI: conectividade UDP/serial; Windows 7/8.1/10, .NET Framework 4.7.2
• Versão de software documentada: 6.9.0
