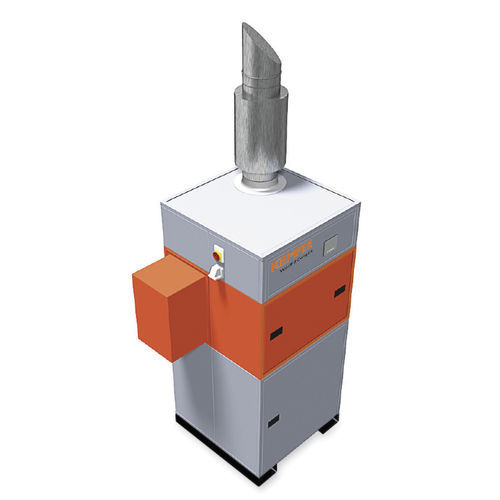

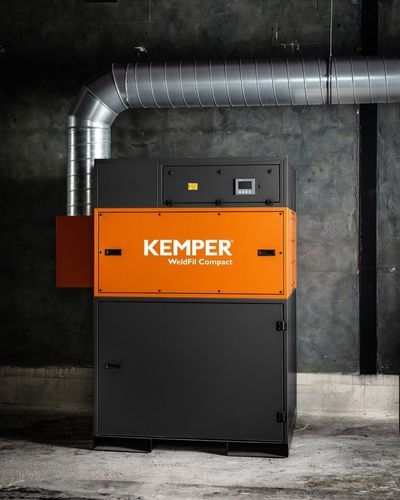

Sistema central de exaustão de fumaça transportável WeldFil Compact

de soldagemde retificaçãoa laser

Visão geral
A unidade de extração de fumos WeldFil Compact é um sistema central compacto, plug-and-play, concebido para pavilhões industriais e oficinas de soldadura com elevados volumes de fumos e poeiras. Entregue pronta a ligar e equipada com bolsos para empilhador e olhos de elevação, pode fornecer várias estações de soldadura, máquinas de corte e robôs de soldadura. Os cartuchos de membrana KemTex® ePTFE capturam partículas ultrafinas inferiores a 0,1 µm. A certificação W3/IFA permite o uso com aços cromo-níquel.

Aplicações

• Elevados volumes de fumos/poeiras
• Oficinas de soldadura e de lixagem
• Centros de formação e linhas de soldadura robotizadas
• Sistemas de corte a laser, plasma e oxicorte
• Possibilidade de instalação exterior

Destaques do produto
Combina dimensão compacta com desempenho industrial adequado a operações multi-estação. Principais características:

• Fixação por ar comprimido dos contentores para recolha de pó sem contaminação
• Limpeza automática do filtro controlada por pressão diferencial para funcionamento contínuo
• Baixas emissões sonoras (65 dB(A))
• Poupança de energia através do controlo automático do volume de extração
• Controlo inteligente por ecrã tátil com funções de diagnóstico
• Contactos livres de potencial para integração com equipamentos de terceiros
• Cartuchos KemTex® ePTFE com filtração de superfície para proteção da saúde dos operadores

Instalação rápida e funcionamento contínuo com elevada performance de filtragem
Entregue plug-and-play com bolsos para empilhador e olhos de elevação para uma instalação rápida. Concebida para uso contínuo e exigente em configurações multi-estação, com elevada eficiência de separação e gestão fiável dos filtros.

Dados técnicos (tabela)
Peso: 980 kg
Dimensões (profundidade x largura x altura): 1413 mm x 1413 mm x 2784 mm
Entrada de ar: 450 mm
Saída de ar: 560 mm
Volume do contentor de pó: 68 L
Estágios de filtro: 1
Área do filtro por elemento: 20 m²
Número de elementos filtrantes: 5
Área total de filtragem: 100 m²
Eficiência de separação ≥: 100%
Potência do motor: 7,5 kW
Corrente nominal: 13,7 A
Nível de pressão sonora: 65 dB(A)
Abastecimento de ar comprimido: 5-6 bar
Capacidade máxima do ventilador: 11000 m³/h
Pressão de trabalho: 1800 Pa
Depressão mínima: 2500 Pa
Capacidade de extração (configuração selecionada) em m³/h: 5250-7560
Caudal volumétrico máximo: 10000 m³/h

Características / especificações técnicas

• Modelo: WeldFil Compact
• Plug-and-play, pronto para ligação, com bolsos para empilhador e olhos de elevação
• Tipo de filtro: cartuchos de membrana KemTex® ePTFE (filtração de superfície), capturam partículas < 0,1 µm
• Certificação W3/IFA (adequado para aços cromo-níquel)
• Limpeza automática de filtros controlada por pressão diferencial (funcionamento contínuo)
• Fixação pneumática dos contentores (recolha sem contaminação)
• Controlo inteligente com ecrã tátil e sistema de diagnóstico
• Regulação automática opcional da potência de extração para poupança de energia
