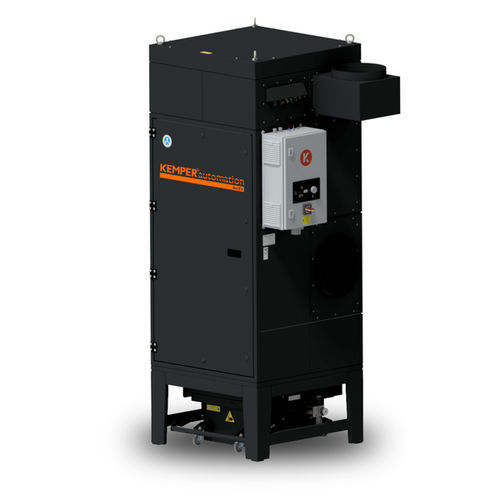

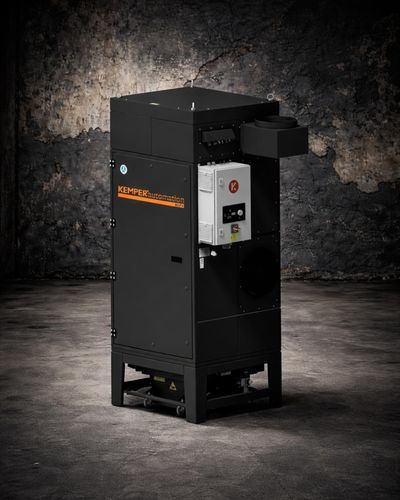

Sistema de filtração de cartucho ArcFil

de membranapara fumaça de soldade poeira

Visão geral Unidade móvel de extração e filtração concebida para assegurar ar limpo em postos de trabalho industriais. Indicada para fumos de soldadura, pó e vapores metálicos. A unidade ArcFil da Automation-Line é entregue pronta a usar e pode ser instalada e colocada em funcionamento em poucos segundos graças ao seu design compacto. Com elevada e eficaz capacidade de extração, é especialmente adequada para aplicações de soldadura robotizada em vários processos, incluindo soldadura a laser. A unidade liga-se através de várias opções de ligação de condutas diretamente a uma capota de extração ou a uma cabine laser que cubra a área de trabalho do robot para evitar a propagação de fumos na área de produção.

Resumo / Principais características

• Particularmente adequada para aplicações de soldadura robotizada
• Níveis médios de fumo e pó
• Plug-and-play, compacta, potente

Vantagens chave

• Recolha de pó sem contaminação através da fixação por alavanca do contentor de recolha
• Consideráveis poupanças de energia com o controlo automático opcional de caudal (regulação da extração baseada na procura)
• Funcionamento contínuo ininterrupto graças à limpeza automática dos filtros conforme a procura
• Elevada e eficaz capacidade de extração adequada para diversos processos de soldadura (incluindo soldadura a laser)

Opções / Configurador

• Capacidade de extração (variantes disponíveis): 2750 - 3900 m³/h (PE-M) — 2750 - 3900 m³/h (ePTFE) — 3800 - 5500 m³/h (PE-M) — 3800 - 5500 m³/h (ePTFE). Variante selecionada: 2750 - 3900 m³/h ePTFE
• Opções de material do filtro: membrana KemTex® ePTFE (selecionada) e membrana PE-M

Notas Preço sob consulta.

Características / especificações técnicas

• Modelo: ArcFil
• Marca: KEMPER
• N.º de artigo: 20531
• Entrada de ar (mm): 355
• Saída de ar (mm): 355
• Volume do contentor de pó (L): 70
• Dimensões (Prof. x Larg. x Alt., mm): 962 x 962 x 2650
• Peso (kg): 552
• Estágios de filtro: 1
• Área do filtro por elemento (m²): 15
• Número de elementos filtrantes: 3
• Área total do filtro (m²): 45
• Eficiência de separação (≥ %): 99,9
• Nível de pressão sonora (dB(A)): 72
• Fornecimento de ar comprimido (bar): 5-6
• Potência do motor (kW): 4
• Corrente nominal (A): 7,5
• Capacidade máxima do ventilador (m³/h): 5500
• Pressão de trabalho (Pa): 1550
• Depressão mínima (Pa): 2500
• Capacidade de extração (m³/h): 2750-3900
