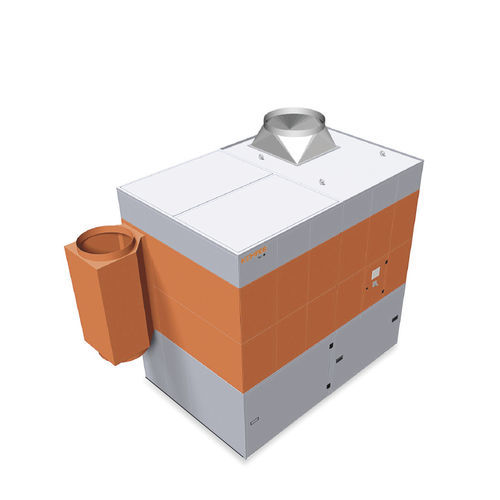

Sistema central de exaustão de fumaça móvel WeldFil

de soldagema laserde retificação

Visão geral do produto

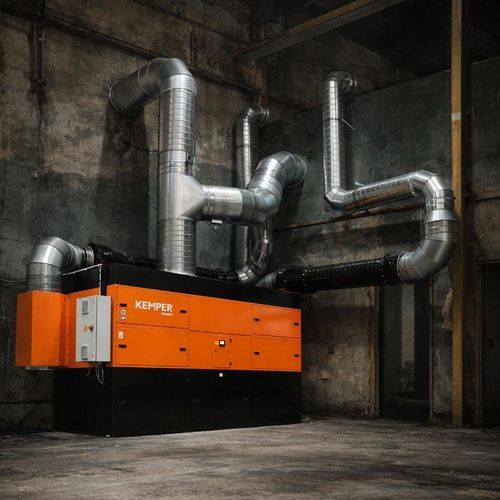

Unidade de extração de fumos de soldadura projetada para múltiplas estações de trabalho e aplicações de elevada carga com grande capacidade de extração

Descrição breve
Unidade central de extração e filtração WeldFil de conceção modular para desempenho escalável. Equipada com cartuchos filtrantes de membrana KemTex® ePTFE para filtração de superfície de poeiras ultrafinas (< 0,1 µm). Faixas de extração configuráveis e controlo automático opcional permitem operação eficiente em termos energéticos e adequada a uso industrial contínuo.

Aplicações típicas

• Elevados níveis de fumo e pó de soldadura
• Centros de formação e linhas de soldadura robotizadas
• Sistemas de corte por laser, plasma e chama
• Instalação exterior possível
• Oficinas de soldadura e de esmerilhamento

Destaques

• Recolha de pó sem contaminação através da fixação pneumática dos contentores
• Funcionamento contínuo ininterrupto graças à limpeza automática do filtro controlada por diferença de pressão
• Baixas emissões sonoras (nível de pressão sonora 65 dB(A))
• Construção modular expansível para estações adicionais
• Poupança de energia através do controlo automático do volume de extracção
• Operação intuitiva via ecrã tátil com sistema de diagnóstico
• Integração flexível em sistemas de terceiros através de contactos sem potencial
• Proteção do pessoal através dos cartuchos KemTex® ePTFE com filtração de superfície

Dados técnicos
Dimensões:
Peso (kg): 2420
Profundidade (mm): 1864
Largura (mm): 4239
Altura (mm): 2670

Conexões:
Entrada de ar (mm): 1420
Saída de ar (mm): 900
Volume do contentor de pó (L): 384

Filtro:
Estágios de filtragem: 1
Área filtrante (m² por elemento): 20
Número de elementos filtrantes: 18
Área filtrante total (m²): 360
Eficiência de separação (%) ≥: 99,9

Tecnologia:
Potência do motor (kW): 22
Corrente nominal (A): 40
Nível de pressão sonora (dB(A)): 65
Fornecimento de ar comprimido (bar): 5-6

Desempenho:
Capacidade máx. do ventilador (m³/h): 37000
Caudal volumétrico máx. (m³/h): 37000
Pressão de trabalho (Pa): 1800
Depressão mínima (Pa): 2250
Capacidade de extração (m³/h): 18500 - 26640 (configurável)

Características / especificações técnicas

• N.º de artigo (SKU): 34270
• Modelo: WeldFil
• Potência do motor: 22 kW
• Corrente nominal: 40 A
• Nível de pressão sonora: 65 dB(A)
• Peso: 2420 kg
• Dimensões (P x L x A): 1864 mm x 4239 mm x 2670 mm
• Entrada / saída de ar: 1420 mm / 900 mm
• Volume do contentor de pó: 384 L
• Estágios de filtragem: 1; Área por elemento: 20 m²; Nº de elementos: 18; Área total: 360 m²
• Eficiência de separação: ≥ 99,9 %
• Capacidade máx. ventilador / caudal: 37.000 m³/h
• Pressão de trabalho: 1.800 Pa; Depressão mínima: 2.250 Pa
• Capacidade de extração (exemplo de configuração): 18.500 - 26.640 m³/h
• Tecnologia de filtração: cartuchos de membrana KemTex® ePTFE para partículas < 0,1 µm
