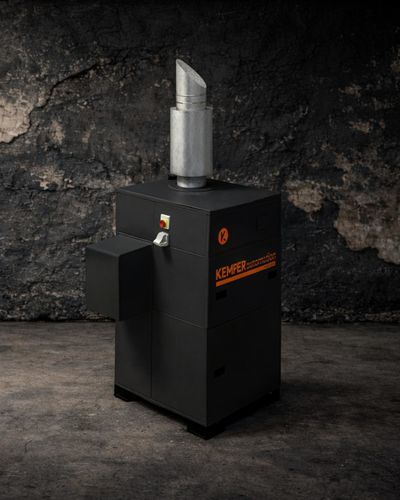

Sistema de filtração de cartucho ArcFil Pro

de membranapara fumaça de soldapara retificadora

Visão geral
Unidade de filtração móvel de alto rendimento para captação e filtragem de fumos de soldadura em áreas de soldadura robotizada. Conceção compacta que permite rápida instalação e entrada em serviço. Indicada para soldadura robotizada, incluindo soldadura a laser. A certificação W3 (DIN EN ISO 21904) permite o recirculação do ar filtrado para o pavilhão de produção. Ligação direta a uma campânula ou cabine que cubra a área de trabalho do robô.

Aplicações

• Grandes volumes de fumos e poeiras
• Oficinas de soldadura e oficinas de desbaste
• Centros de formação e linhas de soldadura robotizada
• Sistemas de corte a laser, plasma e oxicorte
• Instalação exterior possível

Vantagens / Destaques

• Recolha de pó sem contaminação através de fixação pneumática dos contentores
• Funcionamento contínuo ininterrupto graças à limpeza automática dos filtros controlada por pressão diferencial
• Baixas emissões sonoras (nível de pressão sonora 65 dB(A))
• Elevada poupança energética com o regulador automático de potência de extração (opção)
• Operação confortável através de ecrã tátil com sistema de diagnóstico
• Proteção ideal dos operadores com cartuchos filtrantes KemTex® ePTFE (filtragem superficial)
• Modo de recirculação possível (ex.: aço cromo-níquel) graças à certificação W3

Dados técnicos
Ligações
Entrada de ar (mm): 450
Saída de ar (mm): 450
Volume do contentor de pó (L): 192

Dimensões
Profundidade × Largura × Altura (mm): 1864 × 1413 × 2110
Peso (kg): 790

Filtro
Fases de filtragem: 1
Área filtrante por elemento (m²): 10
Eficiência de separação (% ≥): 99,9
Número de elementos filtrantes: 9
Área filtrante total (m²): 90

Desempenho / Motor
Nível de pressão sonora (dB(A)): 65
Abastecimento de ar comprimido (bar): 5-6
Potência do motor (kW): 5,5
Corrente nominal (A): 10,7
Capacidade máxima do ventilador (m³/h): 9000
Vazão volumétrica máx. (m³/h): 9000
Pressão de serviço (Pa): 1750
Vácuo mínimo (Pa): 2300
Capacidade de aspiração (m³/h): 4500-6480

Características / Especificações

• Modelo: ArcFil Pro
• Série: Automation-Line
• Fabricante: KEMPER
• N.º de artigo: 3565
• Certificação: W3 (DIN EN ISO 21904) — recirculação possível
• Compatível com soldadura robotizada e soldadura a laser
• Limpeza automática dos filtros por pressão diferencial
• Cartuchos filtrantes KemTex® ePTFE (filtragem por superfície)
• Eficiência de separação ≥ 99,9%
• Capacidade máx. do ventilador: 9000 m³/h
• Peso: 790 kg
