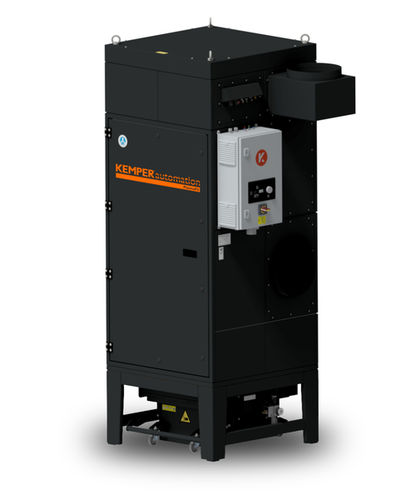

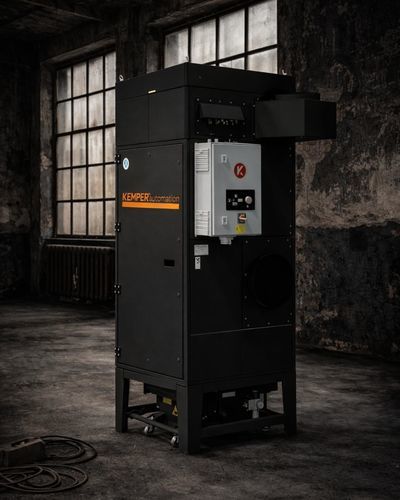

Unidade de extração de poeira PlasmaFil

Visão geral
O PlasmaFil é uma unidade de filtração compacta, pronta para uso, projetada para extração de ar em processos de corte por plasma e corte por chama. Fornecida pronta para instalação, a sua pegada compacta e a ampla superfície filtrante oferecem vida útil prolongada mesmo com elevadas cargas de pó. A unidade pode ser adaptada através de diferentes opções de ligação de condutas e assegura extração eficiente de fumos e poeiras com alta eficiência de separação e consumo energético controlado.

Aplicação prevista

• Extração em processos de corte por plasma e corte por chama/oxicorte
• Níveis médios de fumos e partículas

Principais características

• Sistema de filtragem Automation-Line compacto e pronto para uso para instalação e comissionamento rápidos
• Grande superfície filtrante para intervalos de serviço prolongados com altas cargas de pó
• Múltiplas opções de ligação de condutas para instalação personalizada
• Remoção de pó sem contaminação através de fixação por alavanca do recipiente coletor
• Controlo automático de caudal opcional para extração baseada na procura e poupança de energia
• Limpeza automática dos filtros orientada pela procura para funcionamento contínuo

Opções de configuração

• Variante de capacidades de extração (exemplos): 2750–3900 m³/h (PE‑M), 2750–3900 m³/h (ePTFE, combinações limitadas), 3800–5500 m³/h (PE‑M / ePTFE conforme configuração)
• Tipos de ventilador: ventilador radial (padrão), ventilador radial com acionamento direto (disponibilidade conforme configuração)
• Material do filtro: membrana PE‑M (padrão), membrana KemTex® ePTFE (opcional)

Dados técnicos
Dimensões:
Peso (kg): 559
Profundidade (mm): 962
Largura (mm): 962
Altura (mm): 2650

Ligações:
Entrada de ar (mm): 355
Saída de ar (mm): 355
Volume do recipiente coletor (L): 70

Filtro:
Estágios de filtro: 1
Área do filtro (m² por elemento): 15
Número de elementos filtrantes: 4
Área total do filtro (m²): 60
Eficiência de separação (% ≥): 99,9

Tecnologia:
Potência do motor (kW): 4
Corrente nominal (A): 7,5
Nível de pressão sonora (dB(A)): 72
Abastecimento de ar comprimido (bar): 5–6

Desempenho:
Capacidade máxima do ventilador (m³/h): 5500
Pressão de trabalho (Pa): 1550
Depressão mínima (Pa): 2500
Capacidade de extração (m³/h): 2750–3900

Características / especificações técnicas

• Modelo: PlasmaFil
• Aplicação: extração durante processos de corte por plasma e corte por chama
• Sistema compacto pronto para uso com grande área filtrante para intervalos de manutenção prolongados
• Capacidade de extração e material do filtro configuráveis (PE‑M ou ePTFE)
• Ventilador radial padrão; outras opções de acionamento conforme configuração
• Volume do recipiente coletor: 70 L (fixação por alavanca para remoção sem contaminação)
• Elementos filtrantes: 4 (15 m² cada), 60 m² no total; um estágio de filtração
• Eficiência de separação ≥ 99,9 %
• Potência do motor: 4 kW; Corrente nominal: 7,5 A
• Nível de pressão sonora: 72 dB(A)
• Abastecimento de ar comprimido requerido: 5–6 bar
• Capacidade máxima do ventilador até 5500 m³/h; faixas típicas de extração 2750–3900 m³/h conforme configuração
