Unidade de frenagem de disco Classic Line
de molaacionada por molacom liberação manual

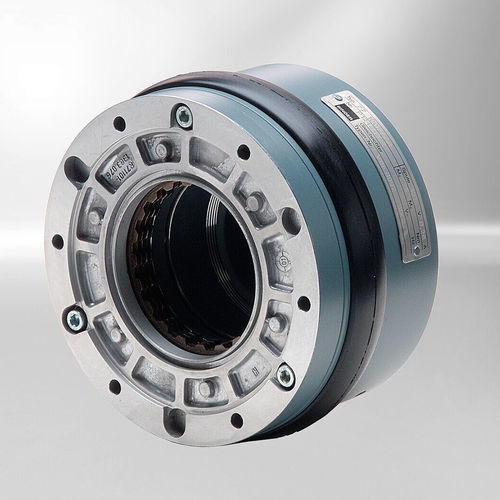

Unidade de frenagem de disco - Classic Line - Kendrion - de mola / acionada por mola / com liberação manual
Unidade de frenagem de disco - Classic Line - Kendrion - de mola / acionada por mola / com liberação manual
Guardar nos favoritos
Comparar
Mais informações no site da Kendrion

Características

Tipo
de disco
Acionamento
eletromagnética, com liberação eletromagnética, de mola, acionada por mola, com liberação manual
Outras características
de emergência, para máquina-ferramenta, para monta-cargas, para motor, para desenrolador, de controle de tensão, de tensão CC, para montagem em flange, para montagem em eixo
Torque

MÁX: 800 Nm
(590,049719 ft.lb)

MÍN: 17 Nm
(12,538557 ft.lb)

Velocidade de rotação

MÁX: 5.400 rpm
(33.929,2007 rad.min-1)

MÍN: 2.500 rpm
(15.707,9633 rad.min-1)

Potência

MÁX: 230 W

MÍN: 23 W

Descrição

Descrição geral
A Kendrion Classic Line é um travão eletromagnético acionado por mola, concebido para aplicações industriais como máquinas-ferramenta e motores com redutor. Garante binário de retenção em ausência de alimentação e liberta-se quando é aplicada excitação em CC.

Pontos principais
  • Tipo de produto: travão eletromagnético por molas
  • Aplicações típicas: máquinas-ferramenta, motores com redutor, guinchos, impressão e transformação de papel
  • Série: Classic Line
  • Fabricante: Kendrion
  • Imagem principal: https://www.kendrion.com/fileadmin/_processed_/b/1/csm_electromagnetic-spring-applied-brake-classic-line_8c7545704f.jpg


Princípio de funcionamento
Travão aplicado por molas e libertado eletromagneticamente: as molas de compressão geram o binário de travagem quando a bobina está sem alimentação; a aplicação de tensão CC cria um campo magnético que eleva a armadura e liberta o conjunto de fricção. Projetado para funcionamento a seco e com baixo binário residual em condição libertada.

Construção
O alojamento magnético contém o enrolamento de excitação com bornes de ligação e o conjunto de molas que pressiona os discos de fricção contra a flange. Lâminas exteriores e interiores são estriadas na coroa e no cubo respetivamente; casquilhos e anel dentado definem a folga. Uma superfície de centragem na flange e no corpo facilita a montagem direta de um encoder sem cargas axiais no eixo acionado.

Características especiais
  • Opções: retificador integrado (unidirecional ou ponte) para ligação direta a AC
  • Opção: libertação manual para emergência ou manutenção
  • Molas de abertura integradas nas lâminas exteriores para funcionamento com quase ausência de binário residual
  • Rebordo de centragem para montagem direta de tacómetro/encoder


Aplicações e características
  • Unidade fechada, pronta a instalar, com ajuste central e contínuo do binário
  • Sem forças axiais sobre o eixo travado; adequado para operação com eixo vertical
  • Usos típicos: máquinas-ferramenta, motores com redutor, guinchos, impressão e transformação de papel


Dados técnicos
  • Gama de binário nominal: 17 Nm – 800 Nm
  • Tensões: CC 24 V, CC 102 V, CC 178 V
  • Grau de proteção: IP54, IP55
