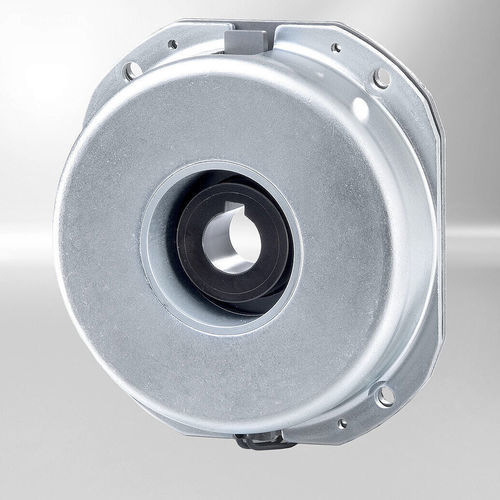

Unidade de frenagem de disco Compact Line

de fricçãode molacom liberação eletromagnética

Visão geral
A Compact Line inclui travões de disco simples acionados por mola, concebidos para montagem direta ao motor como unidades completas com montagem mínima. O design compacto facilita a instalação em espaços reduzidos. Os travões acionados por mola e libertados eletromagneticamente desenvolvem o binário de travagem quando a alimentação elétrica é desligada.

Princípio de funcionamento
Estes travões de disco simples operam em seco. As molas de compressão pressionam o disco de fricção contra a armadura para produzir o binário de travagem. Um campo eletromagnético gerado pela bobina de campo contrapõe-se à força da mola quando é aplicada tensão CC, libertando o travão. A ligação por forma entre o disco de fricção e o cubo, e a fixação do cubo ao eixo da máquina (por ex. eixo do motor) asseguram a transmissão fiável do binário sem cargas axiais no eixo.

Alimentação elétrica e rectificadores
O travão requer alimentação em corrente contínua. A ligação a fontes AC é possível com as opções de rectificação disponíveis (ponte rectificadora, rectificador de meia-onda ou combinações). Consoante o tamanho e o binário do travão, as ondulações de tensão devido a alimentação intermitente podem causar zumbidos ou funcionamento incorreto; o projetista do sistema ou o utilizador deve fornecer controlos eléctricos ou condicionamento adequados para garantir um funcionamento correcto.

Concepção do travão
A carcaça do solenoide acomoda a bobina de campo montada livremente com condutores sem silicone que saem na circunferência do travão. O suporte da bobina integra as molas de compressão e pinos de retenção para a armadura. O disco de fricção apresenta uma entrada quadrada e pode mover-se axialmente no cubo. Quando é aplicada tensão CC, a força eletromagnética liberta a armadura e neutraliza a ação de travagem.

Características

• Design compacto adequado para instalações com espaço limitado
• Disponível com ou sem rectificador integrado
• Montagem direta ao motor, montagem fácil
• Não requer ajuste do espaçamento (air gap)

Detalhes técnicos (resumo)
Descrição | Valor
Faixa de binário nominal | a partir de 1 Nm
Tensão | DC 24, 102, 178, 230 V
Classe de proteção | IP 00, IP 54

Especificações técnicas

• Família de produto: Compact Line (travão de disco simples acionado por mola)
• Conceção: disco simples com pressão de mola, operação a seco
• Montagem: unidade completa, montagem direta ao motor com montagem mínima
• Engajamento do travão: engatado sem alimentação (acionado por mola), libertado com tensão CC
• Disco de fricção: entrada quadrada, móvel axialmente no cubo
• Bobina de campo: bobina montada livremente com condutores sem silicone; o suporte contém molas de compressão e pinos para fixar a armadura
• Alimentação: requer alimentação DC; opções de rectificador disponíveis (ponte, meia-onda, combinações) para ligação AC
• Tensões disponíveis: DC 24 V, DC 102 V, DC 178 V, DC 230 V
• Exemplo de binário nominal (típico): a partir de 1 Nm (dependente da gama de produto)
• Proteção: opções IP 00 e IP 54
