Ponte retificadora de díodos SCR Standard Collection
convencionalde comutaçãode retificação

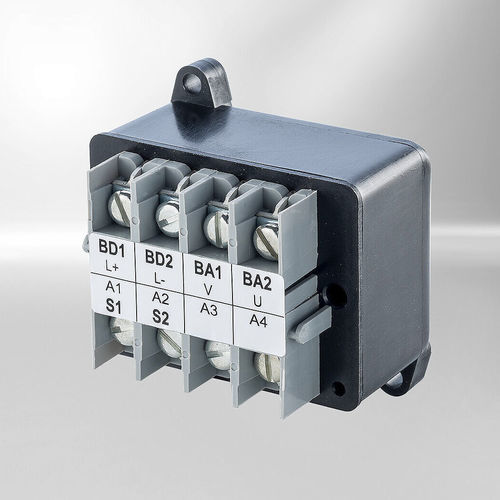

Ponte retificadora de díodos SCR - Standard Collection - Kendrion - convencional / de comutação / de retificação
Ponte retificadora de díodos SCR - Standard Collection - Kendrion - convencional / de comutação / de retificação
Guardar nos favoritos
Comparar
Mais informações no site da Kendrion

Características

Tipo de tecnologia
SCR
Montagem
convencional
Função
de retificação, de comutação
Especificações elétricas
de tensão, de corrente, CC, de alta velocidade, chaveada, de comutação rápida
Tensão direta

MÁX: 500 V

MÍN: 220 V

Descrição

Visão geral
  • Os retificadores de sobreexcitação da Standard Collection Kendrion são retificadores inteligentes concebidos para o funcionamento de dispositivos eletromagnéticos, proporcionando ligação e desligamento rápidos com utilização de energia otimizada. Fornecem tensão de saída retificada em ponte durante a sobreexcitação e comutam para retificação semionda para manutenção; incorporam deteção de corrente e medidas de segurança para comutação controlada no lado CC.


Pontos-chave
  • O retificador com sensor de corrente integrado permite desligamento rápido no lado CC ao medir a corrente AC do motor ligado; quando o motor pára e a corrente medida cai abaixo do limiar de desligamento, o retificador abre no lado CC.
  • Durante a sobreexcitação, o retificador fornece inicialmente tensão de saída retificada em ponte e depois passa para retificação semionda (unidirecional) para manter a corrente de retenção.
  • A tensão de desligamento gerada pela carga indutiva é limitada. Os retificadores são adequados para ligação em paralelo com motores AC quando o sensor de corrente estiver ligado de modo que correntes em modo gerador não passem por ele (para evitar comutação no lado CC comprometida).


Características
  • Poupança de energia até 75%
  • Retificador inteligente com desligamento rápido
  • Função de sobreexcitação
  • Adequado para travões de maior desempenho a partir do tamanho 14
  • Instalação simples através de fiação na caixa de terminais do motor


Versões disponíveis
  • Retificadores híbridos com desligamento rápido por deteção de corrente
  • Retificadores híbridos com desligamento rápido por deteção de tensão
  • Retificadores de sobreexcitação com desligamento rápido por deteção de tensão
  • Retificadores de sobreexcitação com desligamento rápido por deteção de corrente
  • Retificadores de sobreexcitação com desligamento rápido via contacto auxiliar
  • Retificadores híbridos de alto desempenho com desligamento rápido via contacto auxiliar


Especificações técnicas
  • Tipo (variantes): retificadores híbridos; retificadores de sobreexcitação; retificadores híbridos de alto desempenho (vários subtipos).
  • Método de desligamento: deteção interna de corrente; deteção interna de tensão; ou contacto auxiliar (dependendo da versão).
  • Comportamento de retificação: comutação controlada no tempo ponte / unidirecional (ponte / semionda dependendo do modo de operação).
  • Tensão de entrada nominal (exemplos por variante): até 460 VAC; até 500 VAC; 220–500 VAC; 220–460 VAC; até 415 VAC; Unidirecional 0–690 VAC / Ponte 0–460 VAC (dependendo da variante).
  • Tensão de saída (geral): Uin * 0.89 (ponte) / Uin * 0.445 (unidirecional) (dependendo da variante).
  • Corrente de saída (exemplos por variante): Ponte 1,2 A / Unidirecional 1,2 A; ÜE 2,4 A / Stop 1,2 A; ÜE 2,4 A / Stop 12 A; ÜE 1,4 A / Stop 0,7 A; Unidirecional 3,5 A / Ponte 4,0 A.
  • Desligamento rápido: sim (implementação depende da versão: deteção interna de corrente, deteção interna de tensão ou contacto auxiliar).
  • Conexões: fios ou bornes (dependendo do modelo).
  • Tempo de sobreexcitação (exemplos): 0,3 s (típico para várias variantes ÜE); faixa ajustável 0,25 s – 15 s para variantes de alto desempenho.
