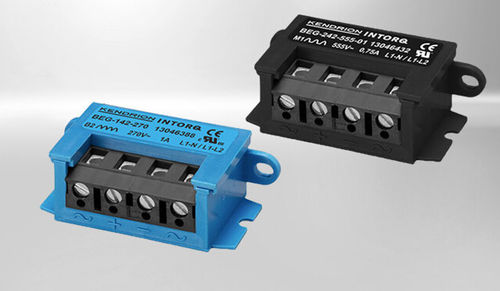

Ponte retificadora de díodos SCR Compact Collection

tipo pontede retificaçãode tensão

A Compact Collection é uma linha de retificadores e módulos eletrónicos INTORQ projetada para montagem compacta e certificada UL para o mercado dos EUA. A série inclui retificadores de ponte e de meia-onda, disponíveis em duas variantes de tensão e duas variantes de invólucro que permitem montagem com parafuso ou por encaixe.

Características

• Duas variantes de tensão de entrada
• Alta imunidade a ruído graças à proteção contra sobretensão na entrada e na saída
• Ampla faixa de temperatura de -40 °C a +80 °C
• Código de cores INTORQ para reconhecimento rápido da função do retificador
• Certificação UL para o mercado dos EUA

Detalhes técnicos

• BEG-142-270 — Função: Retificador de ponte — Tensão de entrada nominal U1: 0…270 V — Tensão de saída: 0,9 × U1 — Corrente de saída: 1 A — UL: US/C — Construção: Sem lingueta de encaixe
• BEG-143-270 — Função: Retificador de ponte — Tensão de entrada nominal U1: 0…270 V — Tensão de saída: 0,9 × U1 — Corrente de saída: 1 A — UL: US/C — Construção: Com lingueta de encaixe
• BEG-242-555-01 — Função: Retificador meia-onda — Tensão de entrada nominal U1: 0…555 V — Tensão de saída: 0,45 × U1 — Corrente de saída: 1 A — UL: US — Construção: Sem lingueta de encaixe
• BEG-243-555-01 — Função: Retificador meia-onda — Tensão de entrada nominal U1: 0…555 V — Tensão de saída: 0,45 × U1 — Corrente de saída: 1 A — UL: US — Construção: Com lingueta de encaixe

Características / Especificações

• Família de produtos: Compact Collection (série BEG)
• Funções disponíveis: Retificador de ponte e Retificador meia-onda
• Variantes de tensão de entrada nominal: até 270 V e até 555 V (dependendo do modelo)
• Saída típica: 0,9 × U1 para os tipos ponte; 0,45 × U1 para os tipos meia-onda
• Corrente de saída nominal: 1 A (por modelo listado)
• Opções de montagem: sem lingueta de encaixe (montagem com parafuso) ou com lingueta de encaixe
• Proteção: proteção contra sobretensão na entrada e saída para alta imunidade a ruído
• Faixa de temperatura de operação: -40 °C a +80 °C
• Código de cores: código de cores INTORQ para reconhecimento rápido da função do retificador
• Certificação: Certificação UL disponível para o mercado dos EUA
