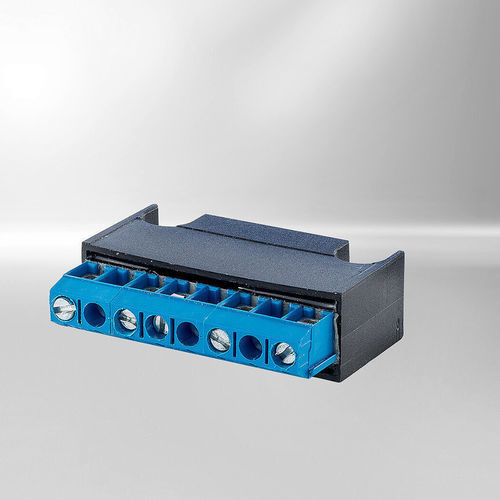

Ponte retificadora de díodos de junção PN Lean Collection

tipo pontede retificaçãoCA

Retificadores meia-onda e em ponte compactos, concebidos para instalação em caixas de derivação de motores de travão com espaço limitado. Indicados para travões accionados por mola, são fornecidos com diferentes opções de ligação para responder às necessidades de instalação.

Principais características

• Disponíveis com ou sem desligamento rápido através de contacto auxiliar
• Perfil muito compacto para caixas de derivação reduzidas
• Várias opções de montagem e ligação
• Adequados para travões accionados por mola até ao tamanho 16
• Recomendados para aplicações com requisitos dinâmicos limitados

Versões

• Ponte / meia-onda COM desligamento rápido através de contacto auxiliar
• Ponte / meia-onda SEM desligamento rápido

Detalhes técnicos

• Características:
  • Com desligamento rápido
  • Sem desligamento rápido
• Rectificação:
  • Ponte / meia-onda (ambas as versões)
• Tensão nominal de entrada:
  • Com desligamento rápido: Meia-onda até 415 VAC / Ponte até 250 VAC
  • Sem desligamento rápido: até 500 VAC
• Tensão de saída:
  • Uout = Uin × 0,89 (ponte) / Uout = Uin × 0,445 (meia-onda)
• Corrente de saída:
  • Com desligamento rápido: Ponte 1 A / Meia-onda 1 A
  • Sem desligamento rápido: Ponte 2,0 A / Meia-onda 1,0 A
• Desligamento rápido:
  • Sim (quando fornecido com contacto auxiliar)
  • Não (versão sem contacto auxiliar)
• Ligações:
  • Terminal (com desligamento rápido)
  • Fios nus ou terminal (sem desligamento rápido)

Aplicações e instalação

• Concebidos para instalação em caixas de derivação de motores de travão onde o espaço é limitado
• Fornecidos com condutores soltos ou com ligação por terminal (várias opções de ligação disponíveis)
• Acessórios disponíveis para responder a diferentes requisitos de montagem
• Foco de aplicação: travões accionados por mola (até ao tamanho 16)
• Otimizado para reduzida dimensão e instalação simples em caixas pequenas quando os requisitos dinâmicos são mínimos
