Ponte retificadora de díodos vertical Regular Collection

de retificaçãode correntede tensão

Visão geral

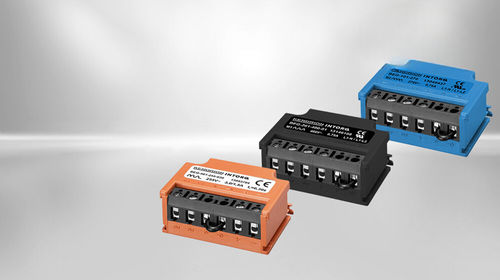

A Regular Collection é uma família de retificadores monofásicos para travões eletromagnéticos e módulos eletrónicos. A gama oferece configurações em ponte, meia-onda e ponte/meia-onda para otimizar o comportamento de libertação do travão através de sobreexcitação, redução da potência de retenção ou uma combinação de ambos, conforme a tensão da bobina selecionada.

Características

• Disponível como retificadores em ponte, meia-onda e ponte/meia-onda
• Diversas variantes de tensão para cobrir toda a gama de tensão da rede
• Desligamento rápido em CC opcional via contacto auxiliar
• Supressor de faíscas integrado para limitar a tensão de indução
• Ampla faixa de temperatura de funcionamento: -40 a +80 °C
• Alta imunidade a interferências devido à proteção contra sobretensões na entrada e na saída
• Código de cores INTORQ para reconhecimento rápido da função do retificador

Detalhes técnicos (por modelo)

• BEG-161-270 — Retificador em ponte — Tensão de entrada nominal: 0…270 V — Tensão de saída: 0,9 x U1 — Corrente de saída: 0,75 A — UL: US/C — Montagem: horizontal
• BEG-162-270 — Retificador em ponte — Tensão de entrada nominal: 0…270 V — Tensão de saída: 0,9 x U1 — Corrente de saída: 0,75 A — UL: US/C — Montagem: vertical
• BEG-161-250-000-1 — Retificador em ponte — Tensão de entrada nominal: 0…270 V — Tensão de saída: 0,9 x U1 — Corrente de saída: 0,75 A — UL: US/C — Montagem: horizontal
• BEG-261-460-01 — Retificador meia-onda — Tensão de entrada nominal: 0…460 V — Tensão de saída: 0,45 x U1 — Corrente de saída: 0,75 A — UL: US — Montagem: horizontal
• BEG-261-555-01 — Retificador meia-onda — Tensão de entrada nominal: 0…555 V — Tensão de saída: 0,45 x U1 — Corrente de saída: 0,75 A — UL: US — Montagem: horizontal
• BEG-262-460-01 — Retificador meia-onda — Tensão de entrada nominal: 0…460 V — Tensão de saída: 0,45 x U1 — Corrente de saída: 0,75 A — UL: US — Montagem: vertical
• BEG-262-555-01 — Retificador meia-onda — Tensão de entrada nominal: 0…555 V — Tensão de saída: 0,45 x U1 — Corrente de saída: 0,75 A — UL: US — Montagem: vertical
• BEG-561-255-030 — Retificador ponte/meia-onda — Tensão de entrada nominal: 160…255 V — Tensão de saída: 0,9 / 0,45 x U1 — Corrente de saída: 3,0 A / 1,5 A — Tempo de sobreexcitação: 0,3 s — Montagem: horizontal
• BEG-561-255-130 — Retificador ponte/meia-onda — Tensão de entrada nominal: 160…255 V — Tensão de saída: 0,9 / 0,45 x U1 — Corrente de saída: 3,0 A / 1,5 A — Tempo de sobreexcitação: 1,3 s — Montagem: horizontal
• BEG-561-440-006-1 — Retificador ponte/meia-onda — Tensão de entrada nominal: 230…440 V — Tensão de saída: 0,9 / 0,45 x U1 — Corrente de saída: 1,5 A / 0,75 A — Tempo de sobreexcitação: 0,06 s — Montagem: horizontal
• BEG-561-440-030-1 — Retificador ponte/meia-onda — Tensão de entrada nominal: 230…440 V — Tensão de saída: 0,9 / 0,45 x U1 — Corrente de saída: 1,5 A / 0,75 A — Tempo de sobreexcitação: 0,3 s — Montagem: horizontal
• BEG-561-440-130 — Retificador ponte/meia-onda — Tensão de entrada nominal: 230…440 V — Tensão de saída: 0,9 / 0,45 x U1 — Corrente de saída: 3,0 A / 1,5 A — Tempo de sobreexcitação: 1,3 s — Montagem: horizontal

Especificações técnicas

• Família de produtos: Regular Collection (retificadores INTORQ)
• Prefixo de série disponível: BEG (múltiplas variantes BEG-xxx)
• Intervalo de tensão de entrada nominal por modelo: 0…555 V
• Intervalo de corrente de saída: até 3,0 A (dependendo do modelo e modo)
• Modos de tensão de saída: ~0,9 x U1 para ponte; ~0,45 x U1 para meia-onda; combinado 0,9 / 0,45 x U1 para ponte/meia-onda
• Sobreexcitação (quando disponível): de 0,06 s a 1,3 s (dependendo do modelo)
• Opções de montagem: orientações horizontal e vertical
• Aprovações: informações de certificação UL disponíveis para modelos específicos
• Temperatura de funcionamento: -40 a +80 °C
• EMC / proteção: supressor de faíscas integrado e proteção contra sobretensões para alta imunidade a interferências
• Fabricante: Kendrion INTORQ
