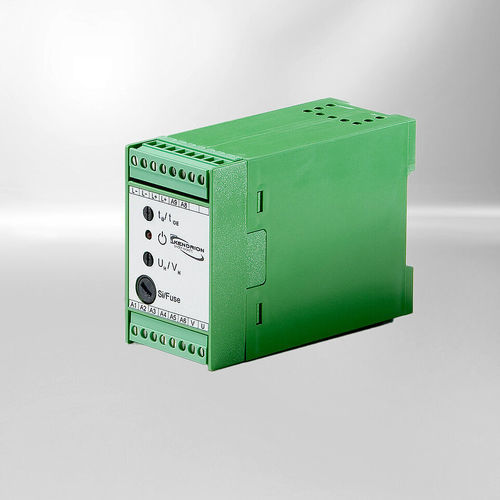

Ponte retificadora de díodos SCR Power Collection

sobre calha DINde retificaçãoCA

Os retificadores monofásicos de sobreexcitação Power Collection aumentam a força de atração e reduzem o tempo de atração de solenóides de atuação, encurtam os tempos de acoplamento e desacoplamento de embreagens e travões e diminuem o consumo de potência de manutenção. O retificador aplica uma tensão de sobreexcitação retificada por ponte durante um tempo de sobreexcitação selecionável e, em seguida, comuta para uma tensão de manutenção ajustável que não deve exceder a tensão nominal do solenóide.

Principais características

• Retificadores de sobreexcitação com tensão de manutenção ajustável
• Terminais de parafuso em plug para ligação elétrica simples
• Ideais para travões e ímanes de grande porte
• Potência de manutenção otimável
• Desligamento rápido (através de contacto auxiliar)
• Instalação em calhas de montagem

Versões disponíveis

• Power Collection 415 VAC — Retificador monofásico de sobreexcitação com desligamento no lado DC via contacto auxiliar
• Power Collection 230 VAC / 4A — Retificador monofásico de sobreexcitação com desligamento no lado DC via contacto auxiliar
• Power Collection 230 VAC / 8A — Retificador monofásico de sobreexcitação com desligamento no lado DC via contacto auxiliar
• Power Collection 230 VAC / 16A — Retificador monofásico de sobreexcitação com desligamento no lado DC via contacto auxiliar

Detalhes técnicos (por variante)

• Retificação: retificador em ponte com comutação sincronizada à rede (todas as versões)
• Tensão de entrada nominal: versão 415 VAC: 380 VAC - 415 VAC; versões 230 VAC: 115 VAC - 230 VAC
• Tensão de saída: tensão OE = Uin * 0.89 (todas as versões)
• Corrente de saída: versão 415 VAC: ponte 1,2 A / unidirecional 1,2 A; 230 VAC / 4A: ponte 1,2 A / unidirecional 1,2 A; 230 VAC / 8A: OE 8,0 A / manutenção 4,0 A; 230 VAC / 16A: OE 8,0 A / manutenção 4,0 A
• Desligamento rápido: sim (via contacto auxiliar) para todas as versões
• Conexões: braçadeira (terminais de parafuso em plug) para todas as versões
• Tempo de sobreexcitação: ajustável 0,15 s - 3 s (a maioria das versões); 230 VAC / 16A: ajustável 0,2 s - 4 s
• Tensão de manutenção (a 230 VAC): versão 415 VAC: ajustável 40 VDC - 240 VDC; versões 230 VAC: ajustável 20 VDC - 115 VDC
• Tensão de manutenção (a 115 VAC): 230 VAC / 4A e /8A: ajustável 10 VDC - 55 VDC; 230 VAC / 16A: ajustável 10 VDC - 60 VDC; versão 415 VAC: não aplicável

Características / especificações

• Nome da série: Power Collection
• Fabricante: Kendrion
• Função: Retificador monofásico de sobreexcitação com tempo de sobreexcitação selecionável e comutação para tensão de manutenção ajustável
• Casos de uso principais: Aumentar a força de atração de solenóides, reduzir tempos de atuação/desacoplamento de embreagens e travões, reduzir o consumo de manutenção
• Montagem: Instalação em calha de montagem
• Interface elétrica: Terminais de parafuso em plug (braçadeira)
• Método de desligamento: Desligamento rápido no lado DC via contacto auxiliar
