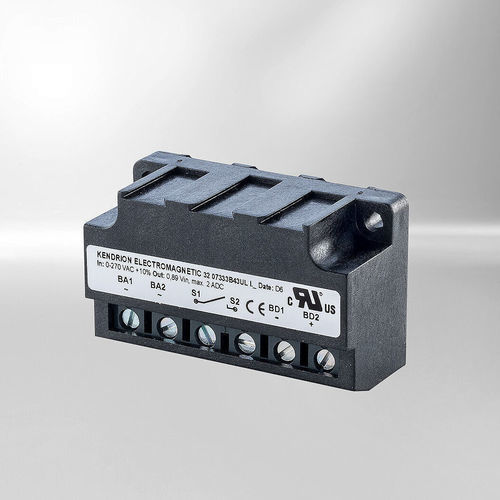

Ponte retificadora de díodos para trilho DIN Universal Collection

de retificaçãouniversalCA

Os retificadores monofásicos da Kendrion Universal Collection são retificadores de meia-onda e ponte projetados para uso universal com motores de freio de média potência, travões e solenóides. São oferecidos com várias opções de montagem e ligação (incluindo cabos de saída e acessórios para montagem em trilho DIN) e estão disponíveis em versões encapsuladas para faixas de temperatura de funcionamento alargadas.

Principais características

• Economia de energia até 75%
• Todos os tipos de retificação e comutação podem ser combinados numa única carcaça
• Variedade de opções de montagem e ligação (inclui cabos de saída e acessórios para montagem em trilho DIN)
• Uso universal com travões até ao tamanho 16, dependendo do consumo
• Adequado para acionamentos com elevadas taxas de ciclo
• Ideal para travões com longos intervalos de manutenção e baixo aquecimento intrínseco
• Uso separado possível com travões e ímanes

Versões

• Retificadores ponte / meia-onda (designação: B40)
• Retificadores híbridos / combinados (designação: 67304)
• Retificadores de sobreexcitação (tipo: 17320) com desligamento rápido via contacto auxiliar
• Retificadores de sobreexcitação (tipo: 77303) com desligamento rápido via deteção de tensão
• Retificadores de sobreexcitação (tipo: 57303) com desligamento rápido via deteção de corrente

Detalhes técnicos

• Tipos disponíveis: Retificadores ponte / meia-onda (B40); Retificadores combinados (67304); Retificadores de sobreexcitação (17320, 77303, 57303)
• Desligamento: B40 = - ; 67304 = - ; 17320 = desligamento rápido via contacto auxiliar; 77303 = desligamento rápido via deteção de tensão; 57303 = desligamento rápido via deteção de corrente
• Retificação: B40 = Ponte / meia-onda; 67304 = Ponte / meia-onda; 17320 = Ponte / comutação unidirecional; 77303 = Ponte controlado no tempo / comutação unidirecional; 57303 = Ponte controlado no tempo / comutação unidirecional
• Tensão de entrada nominal: até 500 VAC (a maioria dos tipos); o tipo 57303 especificado até 415 VAC
• Tensão de saída: para a maioria dos tipos Uout = Uin * 0.89 (ponte) / Uin * 0.445 (meia-onda)
• Corrente de saída: B40 = Ponte 2,0 A / meia-onda 1,0 A; 67304 = Ponte 1,0 A / meia-onda 1,0 A; 17320 = OE 3,0 A / Hold 1,5 A; 77303 = OE 2,0 A / Hold 1,0 A; 57303 = OE 1,4 A / Hold 0,7 A
• Desligamento rápido: suportado (via contacto auxiliar, deteção interna de tensão ou deteção interna de corrente conforme o tipo)
• Ligações: terminais de prensa
• Tempo de sobreexcitação (quando aplicável): 17320 = 0,25 s - 1,1 s; 77303 = 0,25 s; 57303 = 0,3 s

Características / Especificações

• Série: Universal Collection
• Marca: Kendrion
• Aplicação principal: caixas de ligação para motores de travão, travões e solenóides de média potência
• Montagem / acessórios: cabos de saída, componentes de fixação, montagem opcional em trilho DIN
• Variantes de carcaça: versões encapsuladas disponíveis para faixas de temperatura de funcionamento alargadas
• Funcionalidades: combinação de tipos de retificação e comutação, vários métodos de desligamento rápido para cargas indutivas
