Secador por pulverização SD-05A

a ar quentede laboratóriopara usina piloto

Descrição curta

• Secador piloto por atomização para laboratório e escala piloto de soluções aquosas, construção sanitária em AISI 304.
• Capacidade de processo: 5 L/h (≈5 kg/h).
• Opções de atomizador: bocal bifluido em fluxo paralelo padrão ou atomizador centrífugo de alta velocidade opcional.
• Filtro de mangas opcional com limpeza por pulso para tratamento de exaustão e recuperação de produto.
• Fornecido com PLC e ecrã tátil 10"; compressor de ar silencioso livre de óleo opcional.

Descrição

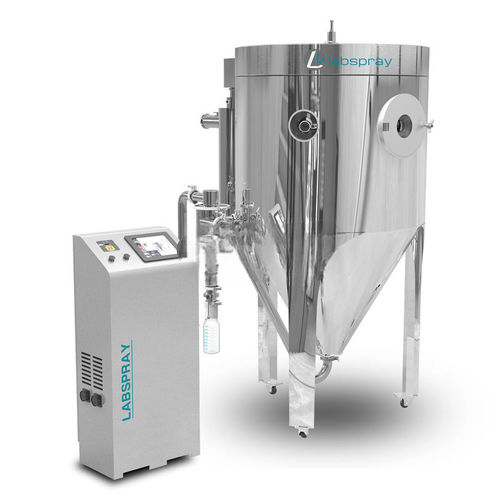

O SD-05A é um secador piloto melhorado que oferece operação laboratorial flexível e fácil acesso para limpeza e inspeção. Permite atomização co‑corrente com bocal bifluido ou atomizador centrífugo opcional. O ar de secagem é aquecido eletricamente e distribuído via distribuidor H-Adv para garantir fluxo de ar uniforme. A câmara de secagem tem fundo cónico (60°), porta redonda WD com visor, iluminação interna e vidro de inspeção. A unidade é fornecida com controlo PLC e instrumentação necessária. Todas as partes metálicas em contacto com o produto são em aço inox AISI 304 com acabamento sanitário.

Materiais de construção e acabamento superficial

• Partes metálicas em contacto com o produto: aço inoxidável AISI 304.
• Superfícies externas e soldaduras: polidas a Ra < 1.2 µm.
• Soldaduras internas em contacto com o produto (câmara, conduta de pó, ciclone, recipiente de pó, conduta de gás para filtro de mangas): superfície lisa, Ra máx. 0.8 µm.
• Outras soldaduras internas: limadas ao mesmo nível da chapa base (granulação 120).
• Revestimento em aço inox: AISI 304.

Escopo padrão de fornecimento

• Bomba peristáltica de alimentação.
• Bocal atomizador bifluido em fluxo paralelo (padrão).
• Atomizador centrífugo (opcional).
• Ventoinha de extração (induzida).
• Aquecedor de ar elétrico.
• Distribuidor de ar quente H-Adv integrado.
• Câmara de secagem com fundo cónico.
• Ciclone e frasco colector de 1,5 L.
• Instrumentação de campo e hardware de controlo (PLC) e peças sobressalentes.

Sistema de controlo

• Armário elétrico com componentes elétricos de qualidade.
• Ecrã tátil capacitivo de 10 polegadas alta resolução (1024×800).
• Software LF-Control 2.0: monitorização de temperatura e pressão, arranque/paro da bomba, curvas de controlo VFD, registo de dados e alarmes.
• Design de liberação rápida para sensores, fontes e tubos, facilitando a manutenção.

Acessórios opcionais

• Compressor de ar silencioso oil‑free com filtração multi‑estágio (opcional).
• Sistema de martelo de ar por pulso para limpeza automática do filtro de mangas.
• Atomizador rotativo centrífugo de alta velocidade (opcional).
• Filtro de mangas para tratamento de exaustão e recuperação de produto (com ou sem função de pulso).
• Rack pré‑filtro de ar em SS304.

Parâmetros técnicos
No. | Nome do item | Especificações
Básico
1. | Modelo do equipamento | SD-05A
2. | Evaporação máxima de água | 5 L/H (≈5 kg/h)
3. | Bomba peristáltica | 0 ~ 5000 ml/h
4. | Temperatura do ar de entrada | 30 - 300 °C ± 2 °C
5. | Temperatura do ar (outra zona) | 30 - 120 °C ± 2 °C
6. | Sensor temp. entrada/saída | Sensor PT-100, controlo PID inteligente
7. | Estrutura de atomização | Projeto de bocal sem emenda & opção de atomizador rotativo RN-Con modular
8. | Atomizador | Bocal bifluido importado em fluxo paralelo (centrífugo opcional)
9. | Distribuidor de ar quente | H-Adv integrado, distribuição uniforme, direção ajustável
10. | Abertura da porta | Porta redonda WD com vidro de observação e isolamento térmico
11. | Ventoinha induzida | Ventoinha de alta pressão (VFD), 1.5 kW / 220 V
12. | Aquecedores elétricos | 10 kW / 380 V, elementos em aço inoxidável
13. | Fluxo de ar seco | Até 100 kg/h
14. | Tempo médio de secagem | 1.0 - 1.5 s
15. | Dispositivo de drenagem automático | Agulha automática, frequência ajustável 1 - 60 s
16. | Compressor de ar (espec. padrão) | 2.2 kW, 180 L/min, 2 - 6 bar
17. | Capacidade do frasco coletor | 1.5 L
Controle
1. | Armário elétrico | Acabamento HSSP; componentes elétricos padrão Schneider
2. | Ecrã táctil | 10 polegadas capacitivo, 1024×800
3. | Sistema software | LF-Control 2.0 com registo de dados, curvas e alarmes
4. | Design de libertação rápida | Inserção rápida e tubagem para manutenção fácil
Outros
1. | Tensão | AC 380 V, 50 Hz
2. | Potência nominal | AC 380 V / 16 kW (exemplo de potência nominal da planta)
3. | Espaço mínimo necessário (C×L×A) | 1930 mm × 1030 mm × 2010 mm
4. | Peso | 265 kg (peso da unidade)

Características / especificações técnicas

• Modelo: SD-05A (secador piloto por atomização).
• Capacidade de processo: 5 L / ≈5 kg por hora para soluções aquosas.
• Atomizadores: bocal bifluido em fluxo paralelo padrão; atomizador rotativo centrífugo de alta velocidade opcional (RN-Con modular).
• Aquecimento: aquecedor elétrico distribuído via H-Adv.
• Câmara de secagem: fundo cónico (60°), porta redonda WD, vidro de inspeção e iluminação interna.
• Coleta: ciclone + frasco coletor de 1,5 L; filtro de mangas opcional (com ou sem pulso).
• Sistema de ar: ventoinha induzida (1.5 kW, VFD); compressor silencioso oil-free opcional (2.2 kW, 180 L/min, 2-6 bar).
• Controle: PLC com ecrã 10" e LF-Control 2.0 (monitorização, controlo VFD, registo, alarmes).
• Construção: partes em contato com produto em AISI 304; acabamento externo Ra < 1.2 µm; soldas internas Ra ≤ 0.8 µm.
• Alimentação elétrica típica: AC 380 V, 50 Hz; exemplo potência nominal: 16 kW.
• Área mínima: 1930×1030×2010 mm; peso líquido aprox. 265 kg.
