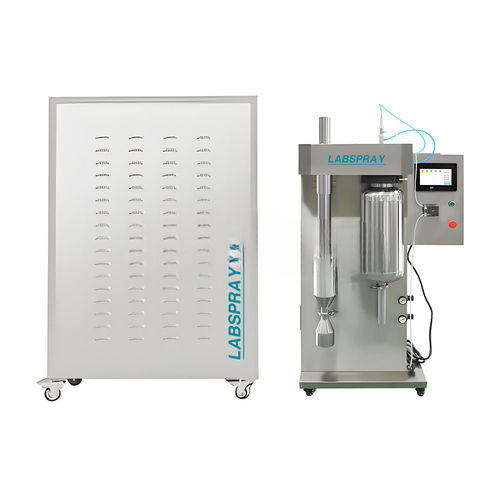

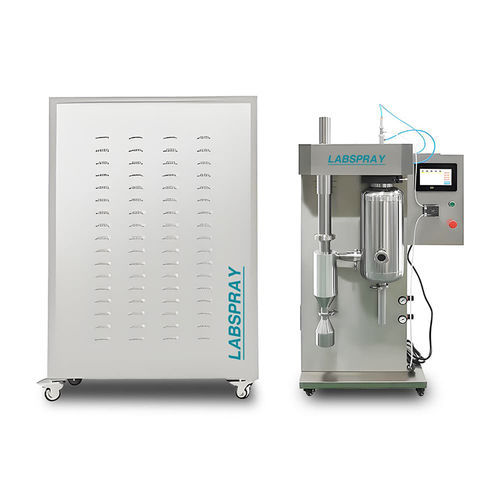

Secador a vácuo SD-DW

por pulverizaçãode ar secocontínuo

Visão geral do produto
A série SD-DW é um secador por pulverização a vento seco de baixa temperatura projetado para converter matérias sensíveis ao calor e biológicas em pó, incluindo microcápsulas de bacteriófagos, proteínas, enzimas, levedura, lactitol, manitol, soluções modificadas com grafeno, extratos de medicamentos tradicionais e materiais similares.

Princípio de funcionamento
A solução de alimentação é atomizada em gotículas finas e exposta a um ambiente de ar seco de baixa temperatura controlado, permitindo rápida evaporação do solvente e formação de pó, minimizando o impacto térmico em componentes sensíveis.

COMPARAÇÃO
Método de secagem | Liofilizador | Secador por pulverização Dry Wind
Mecanismo de secagem | Sublimação a vácuo | Diferença de ponto de orvalho
Ambiente de secagem | Vácuo | Pressão atmosférica
Temperatura de secagem | < -20ºC | 35ºC-60ºC
Estado de sublimação a vácuo | Estado de solução | Estado de atomização da solução
Área de evaporação | Pequena | Grande
Eficiência de secagem | Baixa, geralmente >24 horas | Alta, geralmente cerca de 3 segundos
Estado do pó | Bloco | Pulverizado
Espessura de acúmulo | Necessária, geralmente ≤10 mm; camadas mais espessas aumentam tempo e reduzem eficiência | Nenhuma
Fenômeno conjuntival | A superfície pode formar crostas que dificultam a sublimação | Nenhum fenômeno conjuntival
Influência nos materiais | Secagem longa pode afetar estabilidade biológica | Secagem curta, impacto relativamente pequeno na estabilidade biológica

Parâmetros de segurança

• Ruído do equipamento à distância do operador (<1 m) inferior a 75 dB durante a operação.
• Partes perigosas sinalizadas com avisos claros.
• Projeto em conformidade com especificações de segurança aplicáveis a equipamentos.

Amostra seca (exemplo)
Fotografias e amostras de pó produzidas pela série SD-DW demonstram pós finos e fluentes obtidos a partir de matérias sensíveis ao calor processadas pelo método de secagem por pulverização dry-wind.

Parâmetros básicos

• Taxa de alimentação: 50–2000 ml/h (dependente do modelo).
• Materiais em contato com o produto: aço inoxidável 316L; partes estruturais sem contato: aço inoxidável 304.
• Exterior pode ser limpo e desinfetado com 75% etanol e 0,2% clorexidina; resistente a desinfetantes aéreos comuns (desinfetantes à base de cloro, formaldeído, ozônio, peróxido de hidrogénio, ácido acético).
• Monitorização e registo do processo: tempo, pressão, temperatura, fluxo, alarmes e execução de programas — visualização online e impressão possíveis.
• A interface de monitorização exibe estado do equipamento (preparação, operação, desligamento), programa de processo, dados operacionais (temperatura, pressão, volume de ar), estado de tubulação/válvula, estado da bomba de alimentação e abertura/fecho do atomizador.
• Sistema de alimentação: bomba peristáltica (Lange) com tubagem de alimentação Lange fornecida.
• Sistema de atomização/secagem: atomizador, compressor de ar, válvula reguladora de pressão, torre de secagem, janela de observação, etc.
• Faixa sensor temperatura de entrada: 0–250ºC.
• Faixa sensor temperatura de exaustão: 0–150ºC.
• Recuperação de produto: separação ciclone, vaso coletor (316L ou vidro), válvula de coleta.
• Controlo elétrico: controlo PLC (Xinjie) com componentes auxiliares Schneider.
• Inclui coletor ciclone.
• Coleta de poeira de exaustão: filtro de saco resistente a altas temperaturas ou outro coletor apropriado.
• Equipamentos de suporte (se houver): medidor de ponto de orvalho (ex. Michell), compressor de ar, unidade de circulação de água fria. Equipamentos auxiliares devem ser fornecidos pelo comprador quando especificado; o local de instalação deve fornecer água e serviços elétricos.
• Medidas de projeto para prevenir eletricidade estática e evitar fuga de pó/poeira para o ambiente.
• Válvula de coleta de descarga: conexão rápida do tipo abraçadeira.

CONFIGURAÇÃO
Nome | Marca / Material
Torre de secagem | SUS316L
Separação ciclone | SUS316L
Baril receptor | SUS316L
Coletor ciclone | SUS316L
Atomizador | U.S. spraying system
Compressor de ar | Taiwan Dolphin
Válvula reguladora | Fang Wei
Coletor de poeira de exaustão | Wan Chuang
Coletor de bolsa | Li Xiang
Sensores de temperatura (entrada & exaustão) | Shanghai Jia Min
Fonte de alimentação | Taiwan Mean Well
Sistema auxiliar de controlo eletrónico | Schneider
Sistema de controlo elétrico (PLC) | Xinjie
Abraçadeira de conexão | Gui Yong Brand
Relé | Schneider
Ecrã | LG
Soprador | Taiwan Dagang
Bomba peristáltica | Lange
Tubagem de alimentação peristáltica | Lange
Núcleo de aquecimento | Hongde
Sistema de ar seco (dois estágios) | LABSPRAY™
Medidor de ponto de orvalho (suporte) | Michell
Unidade de circulação de água fria | Comson
Sistema coletor de poeira de exaustão (modelo) | LABSPRAY™
Funções automáticas (desumidificação, comutação, detector de humidade, proteção contra fugas, estabilização de sobretensão, memória de curva de temperatura) | LABSPRAY™

Características / especificações técnicas

• Série: SD-DW Series (solução de secagem por pulverização dry-wind baixa temperatura para materiais sensíveis ao calor).
• Intervalo típico de alimentação: 50–2000 ml/h (ajustável por modelo/especificação).
• Materiais em contato com o produto: aço inoxidável 316L; materiais estruturais: 304.
• Recuperação: coletor ciclone mais barril ou copo de coleta opcional (316L ou vidro).
• Sensores: entrada 0–250ºC, saída 0–150ºC; parâmetros do processo registáveis e imprimíveis.
• Controlo: controlo PLC com componentes auxiliares Schneider e ecrã LG; função de memória de curva de temperatura disponível.
• Atomização: atomizador U.S. spraying system e compressor dedicado; estado do atomizador e da bomba visível no painel de monitorização.
• Manuseio de poeira/escape: filtro de saco resistente a altas temperaturas ou coletor especificado; coletor de exaustão e separação ciclone para recuperação de produto.
• Projeto antiestático e de contenção para minimizar fuga de pó e risco de eletricidade estática.
• Compatibilidade de desinfeção: exterior resistente a desinfetantes comuns e compatível com métodos padrão de desinfeção de ar.
• Equipamentos auxiliares de suporte: medidor de ponto de orvalho, compressor de ar, unidade de circulação de água fria (conforme necessário).
• Proteções elétricas: proteção contra fugas, estabilização de sobretensão, comutação automática e alarmes de segurança.
