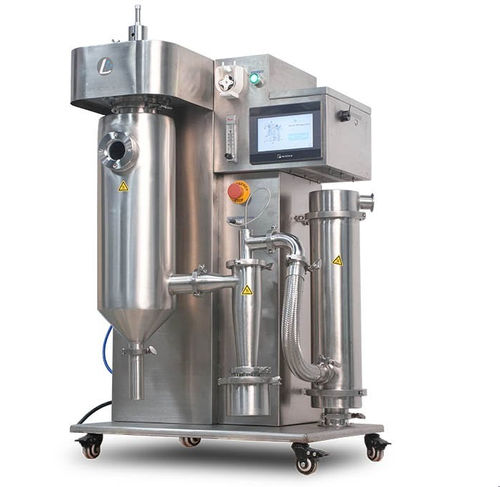

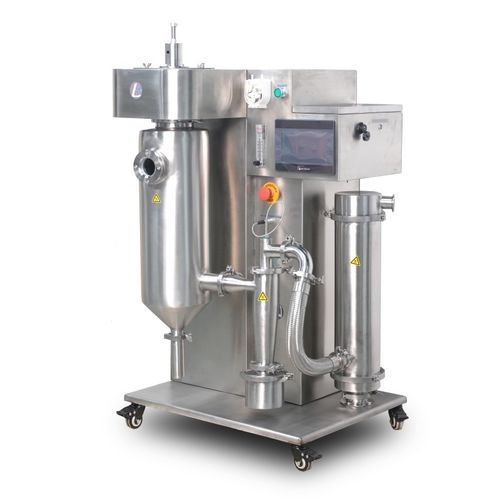

Minissecador por pulverização SD-18A PRO

para a indústria alimentíciapara a indústria farmacêuticapara a indústria química

Visão geral do produto
O SD-18A PRO é um mini secador por atomização modular com circuito inerte, indicado para transformar soluções aquosas e soluções em solvente orgânico em pó. A unidade pode ser adquirida na versão básica e posteriormente atualizada com um módulo removível de circuito fechado com gás inerte. O sistema integra recuperação de solvente e monitorização de oxigénio para operar em segurança com solventes inflamáveis.

Conceito do módulo — pontos principais

• Módulo de circuito fechado (bucle inerte) disponível como opção separada e atualizável.
• Design de liberação rápida permite ligação/desligação rápida do módulo fechado.
• Pode operar como unidade de bancada ou ser montado no chão.
• Compatível com fornecimento de azoto a partir de gerador ou cilindro para processamento inerte.
• Construído sobre a plataforma SD-18A com configuração comprovada.

Configuração principal (módulo inerte)

• Condensador duplo em duas fases para arrefecimento e recuperação de solvente.
• Pode ligar-se à água da rede ou a um chiller de circulação externo conforme a necessidade.
• Sistema avançado de monitorização de oxigénio para assegurar condições inertes seguras.
• Sistema de filtro de mangas com câmara totalmente em aço inoxidável e cartucho de filtro substituível de alta qualidade (Donaldson).

Projeto meticuloso e estável

• Estrutura mecânica concebida para durabilidade e precisão.
• Construção integral em aço inoxidável para peças em contacto com o produto e câmara.
• Atomizador bifluido U.S. Spray de alta precisão (boca padrão SS316) para atomização consistente.
• Intervalo anti-obstrução ajustável para reduzir entupimentos da boca.
• Componentes elétricos e ventilador importados; controlo por conversão de frequência para fornecimento de ar.
• Controle PLC Siemens e componentes elétricos Schneider para operação robusta e proteção.
• Ecrã táctil colorido LCD com registo de dados e exportação USB.
• Fabricado conforme normas ISO 9001 e ISO 14001.

Atomizador bifluido U.S. Spray

• Projeto de mistura externa que proporciona atomização fina e de alta precisão.
• Controle independente dos fluxos de ar e líquido para lidar com líquidos viscosos e suspensões.
• Bico montado no centro superior do distribuidor de ar, pulverizando para baixo na câmara de secagem.

Sistema de fornecimento de ar

• Soprador importado de média pressão com estrutura interna do tipo rotor.
• Controlo por inversor permite ajuste contínuo do volume de ar conforme os requisitos do processo.

Aplicação

• Adequado para secar solventes orgânicos inflamáveis e soluções/suspensões aquosas em pós: farmacêutica, corantes, pigmentos, ingredientes alimentares, produtos lácteos/ovo, materiais sensíveis ao calor, polímeros/resinas, cerâmica, fragrâncias, detergentes, adesivos, etc.
• Permite a conversão direta de emulsões e suspensões em pós micrónicos sem necessidade de filtração, concentração ou moagem prévia.

ESPECIFICAÇÕES
Modelo: SD-18A PRO (atualização do SD-500/SD-501)
Capacidade máxima evaporador: 2000 ml/h
Taxa de alimentação da bomba: 50–2000 ml/h (regulável)
Sistema de controlo: PLC Siemens; ecrã tátil color 7" (Taiwan); visualização/controlo de temperatura entrada/saída, conversão de frequência, frequência de desbloqueio do bocal; registo de dados, exportação e análise de curva; alarmes e proteção contra sobrecarga
Temperatura do ar de entrada: 30–250 °C (precisão ±0,5 °C)
Temperatura do ar de saída: 30–100 °C (precisão ±0,5 °C)
Vazão de ar de secagem: controlado por inversor, 0–70 m3/h (regulável)
Sensores de temperatura: PT-100 para entrada e saída
Sistema de spray: atomizador bifluido U.S. Spray (0,7 mm padrão); 0,4 mm e 1,5 mm opcionais
Tamanho de partícula: 1–25 μm
Tempo médio de secagem: 0,8–1,5 s
Dispositivo anti-obstrução: função automática de desbloqueio (0–60 s ajustável) e desbloqueio manual
Detecção de oxigénio: assegura que a concentração de oxigénio está abaixo do limiar definido (ex.: <3%) antes da alimentação; faixa 0–100% (precisão 0,1)
Faixa de deteção de pressão: 0–100 kPa
Módulo à prova de explosão: alivio automático de pressão quando acima do valor pré-definido (por defeito >3 kPa)
Filme à prova de explosão: automático
Componentes elétricos padrão: Schneider
Conexões de libertação rápida: sensor de temperatura, tubagem de ar e alimentação elétrica
Tamanho câmara de secagem: D 204 mm, H 640 mm
Tamanho filtro de mangas: D 133 mm, H 550 mm
Tamanho condensador: D 159 mm × H 830 mm × 2 (condensador duplo)
Diâmetro do tubo de exaustão: 51 mm
Alimentação: AC 220 V, 50–60 Hz
Potência de aquecimento: 3,0 kW (elemento de aquecimento em aço inox especial 2520)
Material: corpo integral em aço inoxidável
Peso: 140 kg
Dimensões (H×L×P): 1000 mm × 1005 mm × 1205 mm

MARCAS DAS PRINCIPAIS PARTES

• Bocal: U.S. Spray System, SS316
• PLC: Siemens S7-series
• Ecrã táctil: Taiwan (fabricante do display)
• Motor do ventilador / inversor: Taiwan Delta
• Contactor AC, relés, disjuntor, botões: Schneider
• Relé de estado sólido: TWITEC
• Rotâmetro: Dwyer (U.S.)

Especificações técnicas

• Modelo: SD-18A PRO
• Capacidade max evaporador: 2000 ml/h
• Taxa de alimentação: 50–2000 ml/h (regulável)
• Intervalo temp. entrada: 30–250 °C (±0,5 °C)
• Intervalo temp. saída: 30–100 °C (±0,5 °C)
• Fluxo de ar: 0–70 m3/h (controlo por inversor)
• Atomizador: bocal bifluido U.S. (0,7 mm padrão)
• Tamanho de partícula: 1–25 μm
• Controlo: PLC Siemens + 7" touch LCD, registo de dados e exportação USB
• Segurança: monitor de oxigénio, deteção de pressão, alívio automático de pressão
• Alimentação: AC 220 V, aquecimento 3,0 kW
• Construção: corpo em aço inox
• Peso/Dimensões: 140 kg; 1000×1005×1205 mm
