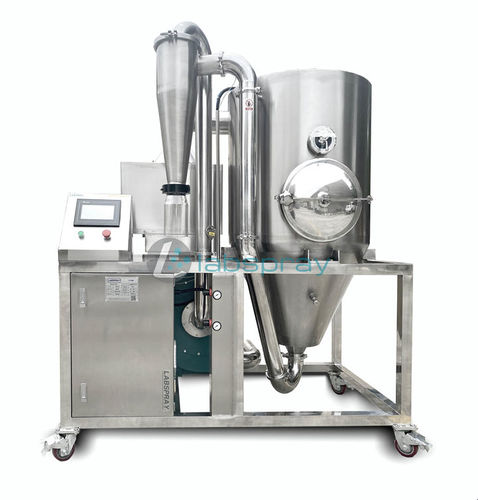

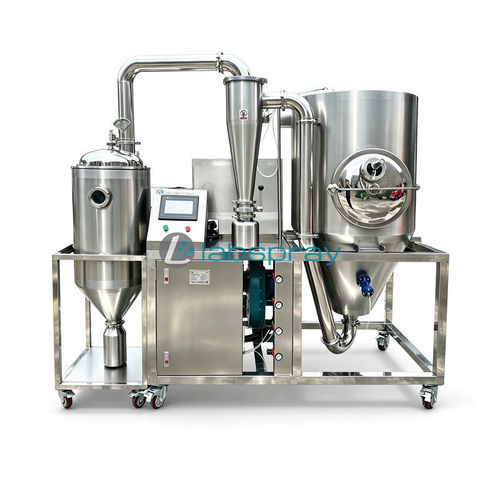

Secador por pulverização SD-P5

a ar quentede arcom trocador de calor

Descrição resumida
O secador por atomização SD-P5 é um equipamento de secagem adequado para materiais líquidos com baixo ponto de ebulição e alta viscosidade. Melhorado a partir de projetos nacionais e internacionais de secadores por atomização, seca rapidamente o líquido atomizado em pó final, separado por ciclone e descarregado por ventilador de exaustão.

Princípio de funcionamento
O ar frio é filtrado, aquecido e introduzido pelo distribuidor de ar superior; o ar quente desce em espiral pela torre de pulverização. O líquido é bombeado para o atomizador centrífugo no topo da torre e fragmentado em gotas finas. Gotículas e ar quente entram em contacto em paralelo, realizando uma troca de calor rápida: a humidade vaporiza e o material seca em segundos. O produto é recolhido por separação ciclónica e os gases de exaustão são removidos por um ventilador de exaustão.

Características

• Tempo de secagem muito curto (tempo de residência do material cerca de 5 segundos), preservando os ingredientes ativos.
• Torre de pulverização de grande diâmetro adaptável a vários materiais; temperatura do ar de entrada ajustável para ampla faixa de trabalho.
• Configuração completa do equipamento para atender aos requisitos de produção.
• Operação simples e ampla adaptabilidade; não é necessário operador especializado.
• Distribuidor de entrada de ar em espiral proprietário para garantir volume de ar uniforme ao redor da torre e minimizar aderência às paredes.
• Porta de limpeza vedada conveniente no corpo da torre para limpeza completa e redução de aderências.
• Interior da torre polido espelho (sem ângulos mortos) para evitar aderências e facilitar a limpeza.
• Temperatura do ar de entrada controlável para satisfazer os processos de secagem do material.
• Todas as tubulações e ciclones equipados com portas de limpeza de abertura rápida.
• Desenho do aquecedor elétrico em tubo em U para reduzir fissuras de solda por dilatação térmica; aletas em liga de alumínio melhoram a transferência de calor e a eficiência.

Aplicação
Adequado para secar materiais líquidos com baixo ponto de ebulição e alta viscosidade para produzir pó ou grânulos sem danificar os ingredientes ativos.

Configuração (tabela resumo)
NO. | Nome do item | Especificações | Material | Qtde | Observação
1 | Sistema de alimentação - Bomba peristáltica | P=0.55KW | — | 1 pc | Bomba para alimentação

Sistema de ar quente:
1 | Filtro de ar | Filtro primário | Estrutura SUS304 | 1 set | Filtro primário
2 | Filtro de ar | Filtro efeito médio | Estrutura SUS304 | 1 set | Filtro médio
3 | Aquecimento elétrico | P=18kw | SUS304 | 1 set | Aquecedor em U, aletas de alumínio
4 | Duto de ar quente | — | SUS304 δ1.5 | 1 set | Com isolamento, acabamento fosco

Sistema da torre de secagem:
1 | Torre principal | Diâmetro φ0.8m | SUS304 δ2.0 | 1 set | Interior polido espelho, exterior fosco
2 | Distribuidor de ar quente ajustável | — | SUS304 δ2.0 | 1 set | Acabamento espelho
3 | Vórtice de entrada em espiral variável | — | SUS304 δ3.0 | 1 set | Acabamento espelho
4 | Atomizador centrífugo elétrico de alta velocidade | 1-5 (velocidade) | SUS304 / liga | 1 set | P=0.75kw controlo por frequência

Sistema de receção:
1 | Separador ciclónico primário | LT-280 | SUS304 δ2.0 | 1 pc | Cone longo, abertura rápida
2 | Balde coletor | — | Plástico transparente | 1 pc | Recipiente de recolha
3 | Ventilador de exaustão | 9-19-4A | Q235A | 1 set | P=2.2kw

Sistema de controlo:
Armário de controlo em SUS304 com ecrã tátil a cores. Funções: indicação e controlo automático da temperatura de entrada; indicação da temperatura de saída; controlo da quantidade de alimentação; indicação dinâmica do processo.

Especificações técnicas

• Capacidade de evaporação de água: 5 Kg/h
• Potência de aquecimento elétrico: 18 kW
• Temperatura do ar de entrada: 30 ~ 250 °C (ajustável por material)
• Temperatura de saída: 60 ~ 90 °C (ajustável por material)
• Controlo: ecrã tátil a cores com controlo por inversor; precisão da temperatura de aquecimento ±1 °C
• Alto grau de automatização
• Peso (líquido): 300 kg
• Tamanho total (L × W × H): 1300 × 1100 × 2000 mm
• Potência instalada total (indicativa na configuração): 23 kW (alimentação: 3 fases 380V/50Hz)
• Tamanho da embalagem: 1900 × 1300 × 2100 mm; Peso bruto (embalado): 400 kg
