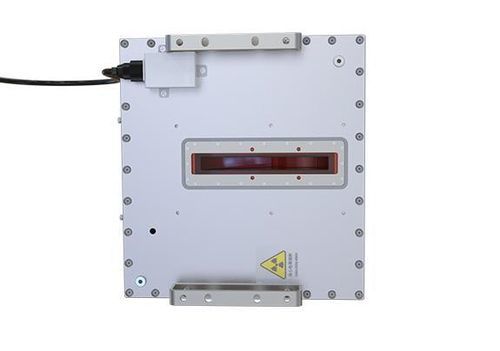

Fonte de raios X portátil

Breve introdução
Gerador de raios X monobloco compacto que integra a alimentação do filamento, o gerador de alta tensão e o tubo de raios X num único invólucro. O modelo 160kV 160W facilita a instalação e possui conector DB9 para integração simples em sistemas.

Principais características

• Controlo digital ou analógico selecionável para integração flexível.
• Fiação mínima: soquete de controlo DB9 único e entrada de alimentação para ligações e operação fáceis.
• Projeto interno de alta estabilidade com controlo digital para desempenho consistente a longo prazo.
• Design monobloco com caixa de controlo e cabeça de tubo integradas para instalação compacta.
• Controlo DSP; tamanho cúbico reduzido; proteções de segurança aprimoradas; longa vida útil.

Especificações

• Intervalo de tensão de entrada: 180–240 Vac, 50/60 Hz
• Tensão de saída: 40–80 kV (erro de tensão do tubo ≤ 1,5% do valor ajustado)
• Ripple de tensão de saída: BF <1 kHz, <0,5% (Pk–Pk)
• Regulação de tensão de entrada: <0,1%
• Regulação de carga: ≤0,1% (para corrente de saída nominal quando a tensão muda de 40 kV para 80 kV)
• Resolução de ajuste de tensão: 0,1 kV
• Corrente de emissão: 0,3–0,6 mA (potência nominal 48 W)
• Proteções: sobrecorrente, sobretensão, sobre-humidade, sobrepotência, falha de comunicação
• Tamanho do ponto focal: 0,8 mm (IEC-60336)
• Conformidade de segurança: UL, CE
• Modo de operação: contínuo ou intermitente
• Aquecimento prévio: automático ou manual configurável
• Temperatura de operação: 0–40 °C
• Temperatura de armazenamento: -20–60 °C
• Humidade: ≤95%, sem condensação
• Dimensões (L×P×A): 346 × 169 × 148 mm
• Peso: <16 kg
• Filtração de radiação: 1,5 mm (vidro) + 5 mm (óleo) (equivalente) + 1,5 mm (plástico)
• Ângulo da janela de radiação: feixe em leque 12 × 65
• Arrefecimento: arrefecimento por ar forçado

Aplicações

• Sistemas de radiografia portáteis e estacionários
• Segurança e inspeção (segurança pública, inspeção de bagagens/mercadorias)
• Ensaios não destrutivos industriais (NDT)
