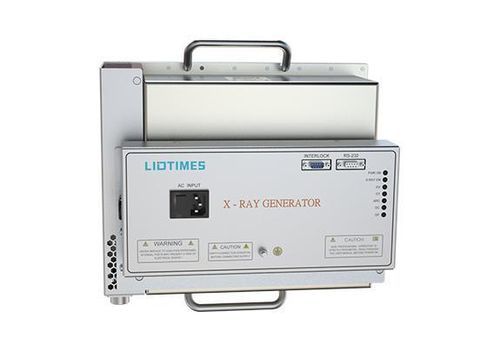

Fonte de raios X portátil

Visão geral do produto
O gerador de raios X 80 kV 210 W foi concebido para deteção contínua de corpos estranhos e aplicações de inspeção industrial. Um radiador externo de grande área e arrefecimento por ar forçado permitem operação prolongada, enquanto o design interno minimiza fugas de óleo. O controlo digital baseado em DSP oferece regulação precisa de tensão e corrente e simplifica a parametrização para diferentes requisitos de aplicação. A pega destacável e o painel de controlo fixo permitem instalação integrada ou separada.

Principais características

• Configuração flexível: opções de fonte digital ou analógica conforme a aplicação.
• Cablagem simplificada: apenas um conector DB9 e a tomada de alimentação para instalação simples.
• Projetado para operação estável a longo prazo com múltiplos circuitos de proteção.
• Instalação integrada ou dividida: caixa de controlo e cabeça do tubo compactas para montagem flexível.

Atributos destacados

• Controlo DSP
• Tamanho cúbico compacto
• Proteções de segurança reforçadas
• Maior vida útil do tubo

Especificações
Intervalo de tensão de entrada: 180–240 Vac, 50/60 Hz
Intervalo de tensão de saída: 40–80 kV
Desvio de tensão no tubo: ≤1,5% do valor definido
Oscilação de tensão de saída: oscilação de baixa frequência (<1 kHz) <0,5% (Pk–Pk) da tensão nominal
Regulação da tensão de entrada: <0,1%
Regulação de carga: ≤0,1% (corrente de saída nominal, quando a tensão varia de 40 kV para 80 kV)
Resolução de ajuste de tensão: 0,1 kV
Corrente de emissão: 0,3–0,6 mA (potência nominal 48 W)
Circuitos de proteção: sobrecorrente, sobretensão, sobre-humidade, overpower, falha de comunicação
Tamanho do ponto focal: 0,8 mm (IEC-60336)
Certificações de segurança: UL, CE
Modo de funcionamento: contínuo ou intermitente
Aquecimento prévio: pré-aquecimento automático configurável ou manual
Intervalo de temperatura de funcionamento: 0–40 °C
Intervalo de temperatura de armazenamento: -20–60 °C
Humidade: ≤95% sem condensação
Dimensões mecânicas (L×P×A): 346 × 169 × 148 mm
Peso: <16 kg
Filtração de radiação: 1,5 mm (vidro) + 5 mm (óleo) (equivalente) + 1,5 mm (plástico)
Ângulo da janela de radiação: feixe em leque 12 × 65° (equivalente)
Método de arrefecimento: arrefecimento por ar forçado

Especificações técnicas

• Intervalo de tensão de entrada: 180–240 Vac, 50/60 Hz
• Intervalo de tensão de saída: 40–80 kV; desvio ≤1,5% do valor definido
• Oscilação de saída: <0,5% (Pk–Pk) @ <1 kHz
• Regulação da tensão de entrada: <0,1%
• Regulação de carga: ≤0,1% em 40–80 kV
• Resolução de ajuste de tensão: 0,1 kV
• Corrente de emissão: 0,3–0,6 mA (potência nominal 48 W)
• Proteções: sobrecorrente, sobretensão, sobre-humidade, overpower, falha de comunicação
• Ponto focal: 0,8 mm (IEC-60336)
• Certificações: UL, CE
• Operação: contínua ou intermitente
• Pré-aquecimento: configurável automático ou manual
• Temperaturas: funcionamento 0–40 °C; armazenamento -20–60 °C; humidade ≤95% sem condensação
• Dimensões (L×P×A): 346×169×148 mm; Peso: <16 kg
• Filtração e janela: 1,5 mm vidro + 5 mm óleo + 1,5 mm plástico (equivalente); feixe em leque 12×65
• Arrefecimento: arrefecimento por ar forçado
