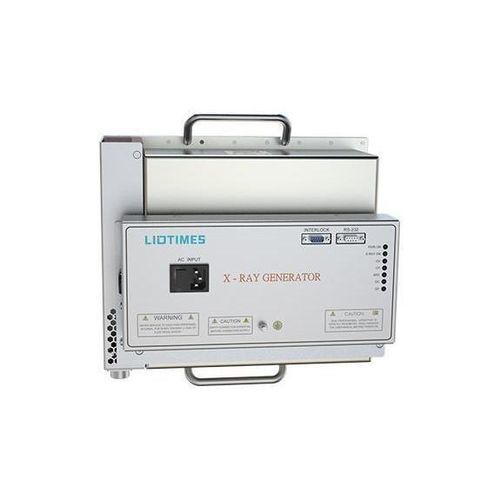

Fonte de raios X portátil

Introdução
O radiador externo de grande área e a ventoinha de arrefecimento permitem operação contínua e de longa duração na detecção de corpos estranhos. O projeto estrutural interno original minimiza fugas de óleo. O controlo digital baseado em DSP e as soluções de circuito otimizadas permitem ao operador ajustar parâmetros para diferentes requisitos de aplicação e ajudam a maximizar a vida útil do tubo de raios X. O produto fornece uma pega destacável pré-instalada e um painel fixo na caixa de controlo para instalação flexível: integrada ou separada.

Principais características

• Aplicação flexível: opções de fonte X digital ou analógica
• Operação simplificada: conector DB9 e uma tomada de alimentação para fiação simples
• Alta estabilidade para operação contínua a longo prazo
• Design integrado compacto: caixa de controlo e cabeça combinadas para instalação com economia de espaço
• Controlo DSP para ajuste preciso dos parâmetros
• Pequeno volume
• Proteções de segurança reforçadas
• Projetado para longa vida útil

Especificações (conforme listadas)

• Saída: 80 kV, 160 W
• Tensão de entrada: 180–240 Vac, 50/60 Hz
• Intervalo/precisão da tensão de saída: 40–80 kV; erro de tensão do tubo de raios X ≤ 1,5% do valor ajustado
• Ondulação de tensão: baixa frequência (<1 kHz) <0,5% (Pk–Pk)
• Regulação da tensão de entrada: <0,1%
• Regulação de carga: ≤0,1% (corrente de saída nominal, quando a tensão de saída varia de 40 kV para 80 kV)
• Resolução de ajuste de tensão: 0,1 kV
• Corrente de emissão: 0,3–0,6 mA (potência nominal 48 W)
• Proteções: sobrecorrente, sobretensão, sobre-humidade, sobrepotência, falha de comunicação
• Tamanho do ponto focal: 0,8 mm (IEC-60336)
• Certificações: cumpre as normas UL e CE
• Modo de funcionamento: contínuo ou intermitente
• Pré-aquecimento: pré-aquecimento automático ou manual configurável
• Temperatura de funcionamento: 0–40 °C
• Temperatura de armazenamento: -20–60 °C
• Arrefecimento: arrefecimento por ar forçado
• Filtração de radiação: 1,5 mm (vidro) + 5 mm (equivalente em óleo) + 1,5 mm (plástico)
• Ângulo da janela de radiação: feixe em leque 12×65
