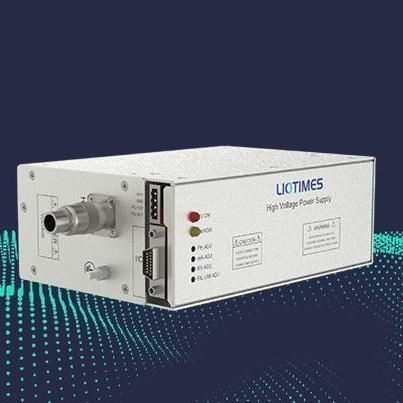

Fonte de alimentação elétrica de bancada LPX-70P70B3

CCcom saída simplesajustável

Breve introdução
O LPX-70P70B3 é uma fonte de alimentação DC de alta tensão compacta projetada para aplicações de precisão que exigem saída ajustável e estável até 70 kV e 70 W. Oferece controlo local analógico e digital com ajuste por potenciômetro, entrada de controlo remoto 0–10 Vdc e comunicação RS-232/RS-485 para integração de sistemas. A unidade inclui fonte de alimentação de filamento integrada com pré-aquecimento e proporciona baixo ripple, coeficiente de temperatura reduzido e regulação precisa de carga/entrada, adequada para ambientes industriais, de imagem médica e de laboratório.

Especificações de saída
Tensão nominal: 0–70 kV
Potência nominal: 70 W
Corrente máxima: 1,0 mA

Especificações
Tensão de entrada: 24 Vdc ±10%
Corrente de entrada: Máx. 8,0 A
Intervalo de saída: 0–70 kV
Corrente de saída: Máx. 1,0 mA
Potência de saída: Máx. 70 W
Estabilidade: <0,01%/h após 0,5 h, <0,02%/8 h
Coeficiente de temperatura: ≤25 ppm/°C
Ripple: 0,1 % P-P da tensão de saída máxima
Regulação de tensão (carga): 0,01 % (sem carga até carga nominal)
Regulação de tensão (entrada): ±0,01 % (variação de entrada ±10 %)
Regulação de corrente (carga): 0,01 % (sem carga até carga nominal)
Regulação de corrente (entrada): ±0,01 % (variação de entrada ±10 %)
Comunicação: RS-232 / RS-485
Controlo remoto: entrada 0–10 Vdc
Controlo local: analógico/digital com potenciômetro
Proteções: interlock e proteção contra sobrecarga
Dimensões: 75 × 139 × 218 mm
Peso: 3,5 kg

Características técnicas

• Modelo: LPX-70P70B3
• Tensão de saída ajustável: 0–70 kV
• Corrente de saída máxima: 1,0 mA
• Potência de saída máxima: 70 W
• Tensão de entrada: 24 Vdc ±10%
• Fonte de filamento integrada com função de pré-aquecimento
• Baixo ripple e alta estabilidade para geradores de raios X, instrumentos de feixe de eletrões e análises laboratoriais
• Interfaces de controlo remoto e local (0–10 Vdc, RS-232/RS-485)
• Proteções: interlock e sobrecarga
• Dimensões compactas: 75 × 139 × 218 mm; peso 3,5 kg
