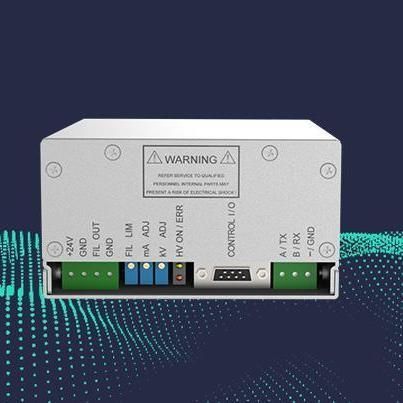

Fonte de alimentação elétrica de bancada LPX-20P20B3

CC/CCcom saída simplesde laboratório

Visão geral
O LPX-20P20B3 é uma fonte de alimentação CC de alta tensão compacta com saída ajustável de 0 a 20 kV, potência até 20 W e corrente máxima de saída de 1,0 mA. Projetado para bancadas e equipamentos de teste portáteis industriais, possui controlo analógico/digital duplo, múltiplas interfaces de comunicação e proteções de segurança integradas.

Principais características

• Saída ajustável 0–20 kV, 20 W contínuos
• Ondulação ultra-baixa: ≤0,1 % (P-P)
• Controlo duplo: potenciômetro local e entrada remota 0–10 Vdc
• Comunicação: CAN, RS-232, RS-485
• Compacto e leve: 65 × 115 × 165 mm, 1,6 kg
• Segurança: proteção por interlock e arrefecimento natural

Especificações de saída
20 kV, 20 W

Aplicações

• Equipamentos de bancada para laboratório
• Dispositivos de teste portáteis
• Instrumentos analíticos
• Sistemas de feixe de eletrões em pequena escala
• Aplicações de raios X de baixa potência
• Investigação e ensino

Especificações técnicas

• Tensão de entrada: 24 Vdc ±10%
• Corrente de entrada: Máx. 2,0 A
• Intervalo de tensão de saída: 0–20 kV
• Corrente de saída: Máx. 1,0 mA
• Potência de saída: Máx. 20 W
• Estabilidade: após 0,5 h de aquecimento, <0,01 %/h; <0,02 %/8 h
• Coeficiente de temperatura: ≤25 ppm/℃
• Ondulação (ripple): 0,1 % da tensão de saída máxima (P-P)
• Regulação de tensão vs carga: 0,01 % (sem carga até carga nominal)
• Regulação de tensão vs entrada: ±0,01 % (variação de entrada ±10 %)
• Regulação de corrente vs carga: 0,01 % (sem carga até carga nominal)
• Regulação de corrente vs entrada: ±0,01 % (variação de entrada ±10 %)
• Dimensões: 65 × 115 × 165 mm
• Peso: 1,6 kg
