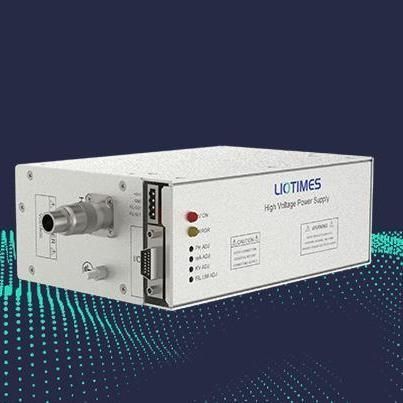

Módulo de potência digital LPM-70P70B3

analógicoCC

Breve introdução
O LPM-70P70B3 é um módulo de alimentação de alta tensão que fornece saída ajustável até 70 kV e até 1,0 mA com baixa ondulação (≤0,1% P-P). Possui controlo analógico/digital duplo com potenciômetro local e entrada remota 0–10 V DC, suporta comunicação RS-232/RS-485 para integração de sistema e inclui proteção por interlock e arrefecimento por ventilação forçada. Unidade compacta para ambiente industrial: 75 × 139 × 218 mm, 3,5 kg.

Principais características

• Saída ajustável até 70 kV e corrente de saída máxima 1,0 mA
• Potência de saída máxima 70 W
• Controlo analógico/digital duplo: potenciômetro local e entrada remota 0–10 V DC
• Interfaces RS-232/RS-485 para automação e monitorização
• Funções de proteção: interlock e arrefecimento por ventilação forçada
• Construção compacta para uso industrial (75 × 139 × 218 mm, 3,5 kg)

Aplicações

• Sistemas industriais de inspeção por raios X
• Equipamentos de imagem médica (integração com subsistemas de imagem)
• Testes de alta tensão, controlo de qualidade e integração em linhas de produção automatizadas

Especificações técnicas

• Tensão de entrada: 24 V DC ±10%
• Corrente de entrada: Máx. 8,0 A
• Faixa de tensão de saída: 0–70 kV
• Corrente de saída: Máx. 1,0 mA
• Potência de saída: Máx. 70 W
• Estabilidade: após 0,5 h de aquecimento < 0,01%/h; < 0,02% em 8 h
• Coeficiente de temperatura: ≤25 ppm/°C
• Ondulação (ripple): ≤0,1% da tensão máxima de saída (P-P)
• Regulação de tensão por carga: 0,01% (sem carga a carga nominal)
• Regulação de tensão por entrada: ±0,01% (variação de entrada ±10%)
• Regulação de corrente por carga: 0,01% (sem carga a carga nominal)
• Regulação de corrente por entrada: ±0,01% (variação de entrada ±10%)
• Dimensões: 75 × 139 × 218 mm
• Peso: 3,5 kg
