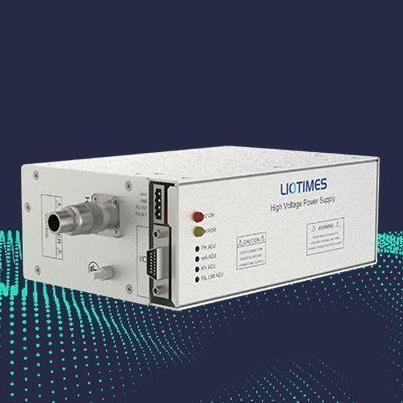

Módulo de potência digital LPM-60P60B1

analógicoCC

Visão geral do produto
O LPM-60P60B1 é um módulo de alimentação de alta tensão de precisão que fornece saída ajustável de 0 a 60 kV e até 1,0 mA (60 W). Apresenta baixa ondulação (≤0,1 % P‑P), elevada estabilidade a curto e longo prazo, controlo dual analógico/digital e opções de ajuste local e remoto. As interfaces de comunicação (RS-232/RS-485) permitem integração em sistemas de controlo industriais. A unidade compacta (75 × 139 × 218 mm, 3,5 kg) e as proteções incorporadas asseguram operação fiável contínua.

Principais características

• Intervalo de saída: 0–60 kV, corrente máx. 1,0 mA, potência máx. 60 W
• Estabilidade: <0,01 %/h após 0,5 h de aquecimento; <0,02 % em 8 h
• Baixa ondulação: 0,1 % da tensão de saída máxima (P‑P)
• Controlo dual: potenciómetro local e controlo remoto 0–10 Vdc
• Comunicação: RS-232 e RS-485 para monitorização e controlo
• Proteções: entrada de interlock e arrefecimento por ventilação forçada
• Dimensões compactas: 75 × 139 × 218 mm; peso: 3,5 kg

Aplicações

• Sistemas industriais de ensaios não destrutivos (NDT)
• Equipamentos médicos de diagnóstico e investigação
• Aplicações de laboratório de alta tensão e bancadas de ensaio
• Integração em linhas de produção automatizadas e sistemas de controlo de qualidade

Especificações técnicas
Modelo: LPM-60P60B1
Tensão de entrada: 24 Vdc ±10%
Corrente de entrada máxima: 8,0 A
Intervalo de saída: 0–60 kV
Corrente de saída máxima: 1,0 mA
Potência de saída máxima: 60 W
Estabilidade: após 0,5 h de aquecimento <0,01 %/h; <0,02 % em 8 h
Coeficiente de temperatura: ≤25 ppm/°C
Ondulação: 0,1 % da tensão de saída máxima (P‑P)
Regulação de tensão (carga): 0,01 % (sem carga até carga nominal)
Regulação de tensão (entrada): ±0,01 % para ±10 % de variação de entrada
Regulação de corrente (carga): 0,01 % (sem carga até carga nominal)
Regulação de corrente (entrada): ±0,01 % para ±10 % de variação de entrada
Controlo: analógico/digital; potenciómetro local e controlo remoto 0–10 Vdc
Comunicação: RS-232, RS-485
Proteções: interlock, arrefecimento por ventilação forçada
Dimensões: 75 × 139 × 218 mm
Peso: 3,5 kg
