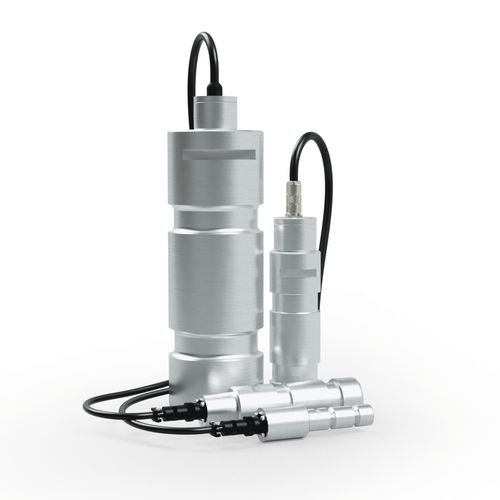

Eixo dinamométrico LE series

A MAGTROL oferece uma vasta gama de transdutores de carga-força-peso com eletrónica integrada opcional ou unidades de monitorização de carga (LMU) com funções B.I.T.E., criando um sistema de medição ideal que verifica continuamente a existência de sobrecargas e curto-circuitos. Ideal para utilização em aplicações de segurança de acordo com a norma ECE-R10, ISO 13849-1: CAT4 & PLe (Série LE 600); ISO 13849-1: CAT2 & PLd (Série LE 400). Os pinos de medição de carga Magtrol são utilizados para medir a carga e a força, e fornecem proteção contra sobrecarga. Os pinos são montados em máquinas em vez de veios normais e equipados com extensómetros, permitindo-lhes produzir um sinal proporcional à carga medida. Fabricados na Suíça, os pinos de medição de carga da série LE da Magtrol são robustos, com aço inoxidável de alta resistência e construção estanque. Disponíveis em várias gamas standard de 2,5 kN a 1 250 kN, o seu funcionamento permanece livre de problemas e fiável mesmo em condições ambientais electromagneticamente difíceis. Os pinos de medição de carga da Magtrol têm duas ranhuras circulares e um furo axial. Dentro do furo central, adjacente às ranhuras externas, os strain gauges são montados numa configuração de ponte completa. O posicionamento e a orientação dos extensómetros foram optimizados através do método dos elementos finitos (FEM). Caraterísticas Transdutores com compensação de temperatura com strain gauges em configuração de ponte completa. A pedido, disponível com ponte dupla redundante. Eletrónica para transmissão a grandes distâncias: - 2 fios (LE 200) 4...20 mA - 3 fios (LE 400) 4...20 mA - 6 fios (LE 600) disponível com dois canais 4...20 mA Equipamento de teste incorporado (B.I.T.E.) incluído na Série LE 400 e na Série LE 600.
