Célula de carga de compressão ZF-02

de tensão/compressãode tensãocompacto

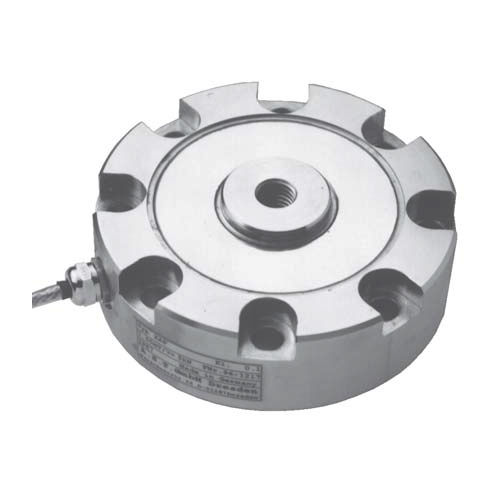

Os transdutores de força da série ZF / ZF-S foram projetados para a medição de forças de tração e pressão estáticas e dinâmicas; eles se caracterizam por sua baixa altura de montagem com alta precisão de medição. A força é introduzida de um lado através de um furo central roscado, o outro lado do transdutor de força tem que ser fixado a uma superfície plana suficientemente rígida por meio de 8 parafusos de cabeça sextavada de alta resistência para serem apertados com um torque definido. Uma ponte extensométrica converte a deformação elástica do elemento sensor em um sinal elétrico que pode ser avaliado. Os elementos de compensação e ajuste são utilizados para definir os dados técnicos necessários. Como padrão, os transdutores são equipados com um cabo de conexão de 3 m, que possui extremidades livres do outro lado. Características Série ZF 1 kN a 200 kN Alta precisão Para forças tênsil ou de pressão Fabricado em aço inoxidável Proteção do invólucro IP 67 Série ZF-S 100 N a 10 kN Alta precisão Dimensões de montagem baixas Para forças tênsil ou de pressão Proteção do invólucro IP 42
