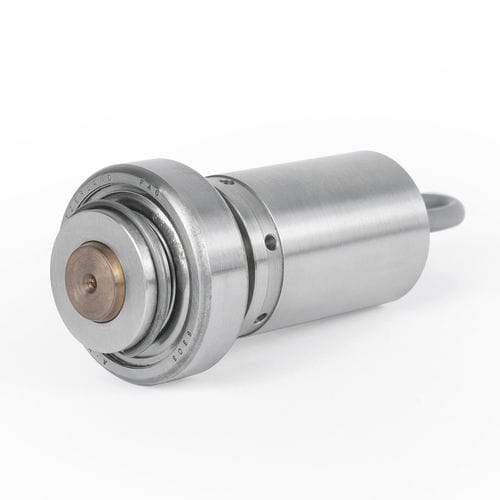

Transdutor de força para rolamentos DB-DA / DB-DC series

de tensão/compressãostrain gaugeanalógico

Os transdutores Magtrol DB-DA e DB-DC são projetados para medir forças radiais em rolamentos de esferas. Disponíveis em vários diâmetros e faixas de temperatura, esses transdutores incorporam tecnologia de strain gauge e fornecem um sinal de saída proporcional à força a ser medida. Caraterísticas Capacidade nominal: DB-DA: 50 N, 100 N, 200 N, 350 N e 750 N DB-DC: 1200 N Proteção integrada contra sobrecarga até 10 × força nominal DB-DA; 2 × força nominal de sobrecarga DB-DC (sem proteção mecânica) Erro combinado devido a não linearidade e histerese: < ± 0,1% (DB-50-DA < ± 0,2%) Hermeticamente selado; classe de proteção IP 67 Três versões de temperatura disponíveis: 60 °C, 100 °C e 160 °C Três diâmetros de rolamento disponíveis: Ø17 mm, Ø20 mm e Ø25 mm Construção metálica resistente à ferrugem Fácil de instalar Aplicações Este transdutor é ideal para o controlo de tensão de correias, papel ou têxteis e para outras medições de forças radiais em cilindros de rotação. Quando ligado a um condicionador de sinal, este transdutor é um elemento essencial para uma regulação altamente precisa do controlo de tensão.
