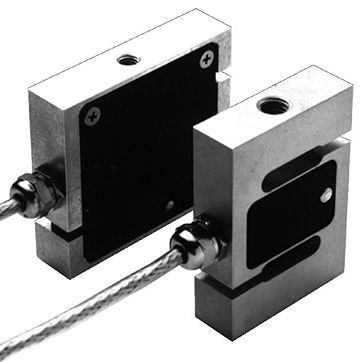

Célula de carga de compressão ZP-S

de tensão/compressãode tensãotipo S

Os transdutores de força da série ZP-S são projetados para a medição de forças estáticas e dinâmicas e se caracterizam por suas baixas dimensões com alta precisão de medição. A força é introduzida de forma centralizada através de um furo roscado. Uma ponte extensométrica converte a deformação elástica do corpo flexível em forma de S em um sinal elétrico que pode ser avaliado. Os elementos de compensação e ajuste são utilizados para definir os dados técnicos necessários. Os transdutores até o tamanho de construção 50 N são fabricados em liga de alumínio de alta resistência, enquanto os tamanhos maiores são feitos de um aço inoxidável especial. Um fusível de sobrecarga integrado garante a operação segura dos tamanhos de construção 10N, 20N e 50N. Como padrão, os transdutores são equipados com um cabo de conexão de 3 m, que tem extremidades livres do outro lado. O transdutor também pode ser fornecido com um amplificador integrado (modelos ZP-E/10 N a 2 kN, as dimensões foram alteradas). Os sinais de saída (0 a 10) V ou (4 a 20) mA podem ser selecionados. Características 10 N a 50 kN Alta precisão Dimensões de montagem baixas Para forças tênsil e de pressão Proteção do invólucro IP 42 Até 50 N com protector de sobrecarga integrado
