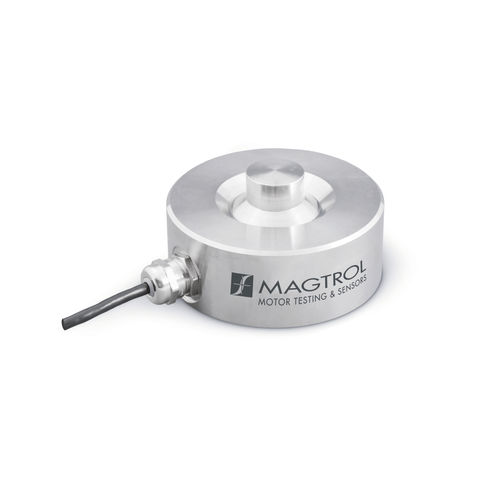

Célula de carga de compressão ZM
canisterstrain gaugeem aço inoxidável

célula de carga de compressão
célula de carga de compressão
Guardar nos favoritos
Comparar


Características

Tipo
de compressão
Estrutura
canister
Tecnologia
strain gauge
Outras características
em aço inoxidável

Descrição

Os transdutores da série ZM / ZM-S são projetados para a medição de forças de pressão estáticas e dinâmicas. Eles são caracterizados por suas pequenas dimensões. A série ZM é fabricada em aço inoxidável com um elevado grau de protecção, e pode ser utilizada em todo o lado sem limitações. O elemento sensor é um corpo de diafragma equipado com extensômetros de folha metálica que formam uma câmara hermeticamente selada, preenchida com nitrogênio seco. Os transdutores são equipados com a ajuda de quatro machos de parafuso em uma superfície plana. A força é introduzida sem força transversal sobre uma placa endurecida na junta esférica universal. O elemento sensor da série ZM-S é um corpo de diafragma equipado com extensômetros de folha metálica. Os transdutores de 100 N a 1 kN são equipados com a ajuda de três machos de parafuso em uma superfície plana. A força, incluindo a força de tração nesta faixa, é introduzida mantendo a força transversal afastada através da rosca fêmea do tipo M4, utilizando uma unidade de acoplamento apropriada. Os transdutores de 50 kN são equipados com a ajuda de quatro machos numa superfície plana. A força é introduzida através da calota integrada. Como padrão, os transdutores são fornecidos com um cabo de conexão de 1,5 m de comprimento com extremidades livres. Características Série ZM 500 N a 100 kN Dimensões de montagem baixas Construído em aço especial Caixa hermeticamente selada (IP 67) Série ZM-S 100 N a 1 kN em liga de alumínio de alta resistência 5 kN a 50 kN em aço inoxidável Dimensões de montagem baixas Proteção do invólucro (IP 65)

---

Catálogos

Não estão disponíveis catálogos para este produto.
