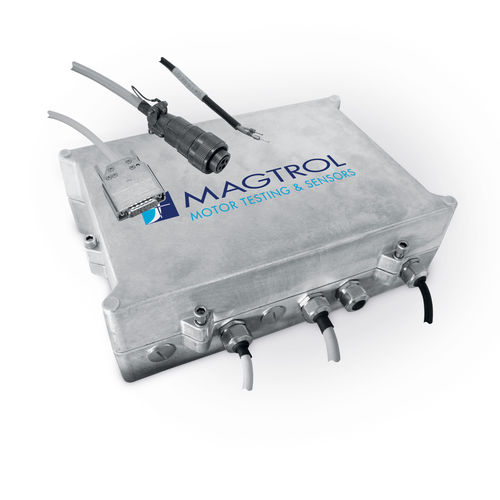

Fonte de alimentação elétrica CA/CC DES series

com saída simplespara comando de freio e embraiagemanalógica

As fontes de alimentação da série DES foram especialmente concebidas para toda a gama de dinamómetros de correntes parasitas e de travões a pó da Magtrol, com o objetivo de proporcionar o melhor tempo de resposta. As fontes de alimentação da série DES são embaladas numa caixa industrial feita de alumínio fundido. Isto oferece uma proteção superior contra as emissões de radiação, de modo a evitar qualquer perturbação dos módulos electrónicos circundantes. Esta caixa deve ser instalada diretamente no banco de ensaio, junto ao travão, o mais próximo possível. As fontes de alimentação da série DES podem ser controladas por sinais digitais e por set-points analógicos provenientes da eletrónica periférica. O Controlador de Dinamómetro DSP7010 foi concebido para trabalhar com a Série DES. Controlo A fonte de alimentação pode ser ligada por controlo remoto. O sinal STAND-BY permite que a corrente de saída seja fornecida. Esta corrente de excitação é controlada por um valor nominal na gama de 0-10 V DC. O valor nominal da corrente de excitação é regulado por resistências internas. Existem duas saídas discretas para alarmes (coletor aberto). A primeira é o "Alarme de temperatura". Indica se a água de arrefecimento do Dinamómetro ou a temperatura interna da Série DES estão fora dos limites. O segundo é o "Alarme Elétrico". Ocorre quando é detectado um excesso de corrente ou um curto-circuito. A corrente de saída é imediatamente desligada e bloqueada enquanto o Relé de Alarme Geral é colocado na sua posição de Alarme. Um estado baixo durante 200 ms do sinal de Stand-by reinicia o bloqueio.
