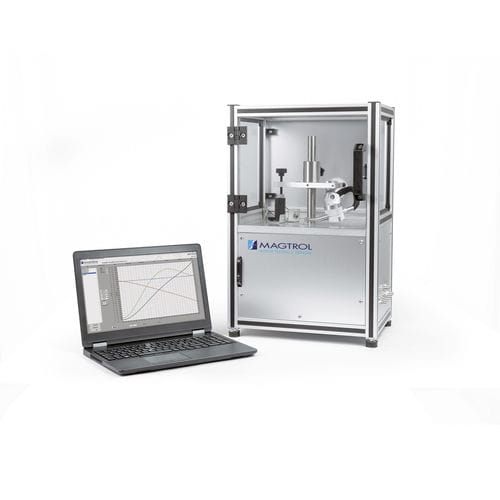

Banco de ensaio de velocidade MSD

de torquedinamométricoautomático

O MSD - Mega Speed Dynamometer foi desenvolvido para o teste de motores de muito alta velocidade, tais como BLDC, peças de mão dentárias, turbinas de ar e ferramentas cirúrgicas. O efeito de travagem é baseado em correntes parasitas induzidas num disco de alumínio montado diretamente no veio do DUT (Device Under Test). O binário é medido sem fricção por um sensor de binário de reação montado sob a superfície da bancada de ensaio. Devido ao efeito térmico no disco, o dinamómetro Mega Speed não é adequado para testes de resistência, mas pode ser utilizado para gerar uma curva rápida ou realizar testes ponto a ponto. Um sensor de infravermelhos monitoriza a temperatura do disco e pára o teste em caso de sobreaquecimento. O disco pode ser concebido e dimensionado de acordo com os parâmetros do motor. O sistema é sem contacto, pelo que o alinhamento não é crítico. Devido a este facto, o sistema tem uma inércia muito baixa e, por conseguinte, nenhum binário residual ou de arrastamento, tendo assim menos influência nos parâmetros de ensaio. A limitação da velocidade baseia-se no motor em ensaio e na sua capacidade de acionar o disco. Já foram fabricados sistemas que atingem velocidades superiores a 380 000 rpm. O software MSD-TEST é desenvolvido num ambiente LabVIEW™. Controla o sistema e capta os dados de teste. Permite a configuração da programação de um perfil de teste dedicado. Cada Dinamómetro Mega Speed será adaptado em função das caraterísticas e desempenhos do motor para obter os melhores resultados de teste possíveis. Serão concebidos dispositivos de fixação específicos para cada forma e dimensões de motor. Estão disponíveis dispositivos de fixação do motor para fixar a peça de mão ou o motor.
