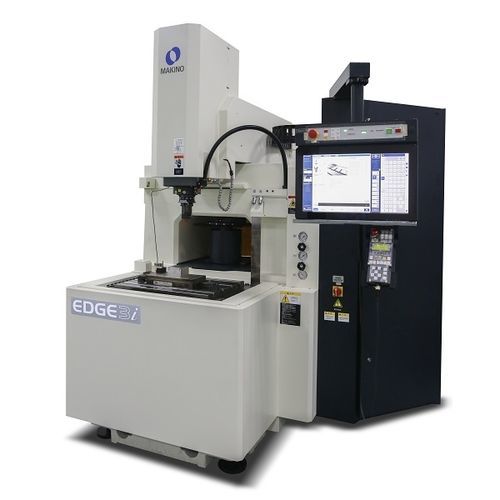

Máquina de eletroerosão por penetração EDGE3i

de precisãoCNC

Visão geral
A EDGE3i, máquina de erosão por imersão (sinker EDM), fornece acesso aberto e sem obstruções à zona de trabalho através de um reservatório de trabalho elevável programável em 4 faces e uma mesa fixa para precisão repetível e confiável em operações de EDM por imersão.

Projeto e área ocupada
Redução da área ocupada através da integração do reservatório dielétrico na base fundida, eliminando tanques externos. Inclui resfriador dielétrico de série. O sistema ATC (Automatic Tool Change) está alojado internamente sob a estrutura X/Y para melhorar a eficiência do processo e permitir operação prolongada sem supervisão.

Interface do operador e controle
Equipado com o controle Makino Hyper-i: tela sensível ao toque HD de 24" com operação intuitiva semelhante a smartphone. Recursos integrados incluem o E-Tech Doctor interativo para ajuste de condições de queima, vídeos instrutivos acessíveis no controle e uma Handbox portátil avançada com display LED e botão de emergência para operação manual segura e precisa.

Processo e tecnologias de desempenho
A série EDGEi incorpora tecnologias avançadas para entregar excelente qualidade de peça e produtividade: modos de gerador SuperSurface e SuperEdge para acabamento uniforme e qualidade metalúrgica; Makino IES (Intelligent Expert System) e SuperSpark4 de controle adaptativo de potência e salto para estabilizar a descarga EDM, minimizar desgaste do eletrodo e melhorar tempo de ciclo e precisão.

Aplicações
Projetada para aplicações versáteis de EDM por imersão que exigem precisão repetível, redução de espaço ocupado, operação não assistida eficiente e controle rigoroso da qualidade de superfície e borda em produção de ferramentas e matrizes.

Especificações técnicas

• Tamanho da mesa (métrico): 600 x 450 mm — Percursos (métrico): X: 450 mm, Y: 300 mm, Z: 320 mm
• Avanço rápido (métrico): 5.000 mm/min
• Peso máximo da peça: 800 kg
• Capacidade ATC: 5, 8, 16
• Tamanho do tanque: 800 x 550 x 350 mm
• Tanque basculante: Sim
• Peso máximo do eletrodo: 50 kg
• Corrente máxima disponível: 80 A
• Tamanho da mesa (imperial): 23.6" x 17.7" — Percursos (imperial): X: 17.7", Y: 11.8", Z: 12.6"
• Avanço rápido (imperial): 197 ipm
• Peso máximo da peça (imperial): 1.764 lbs
• Peso máximo do eletrodo (imperial): 110 lbs
