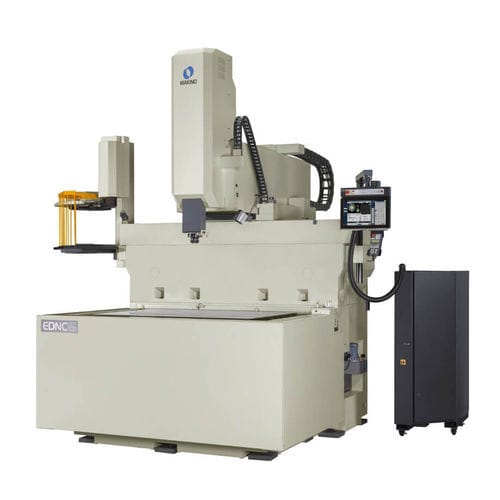

Máquina de eletroerosão por penetração EDNC15

de alta velocidadede alta produtividadeCNC

Visão geral A EDNC15 é uma máquina de electroerosão por penetração concebida para acomodar peças grandes e pesadas, proporcionando uma precisão excecional através de uma construção robusta da mesa de trabalho estacionária e de uma estabilidade térmica melhorada. A máquina integra o reservatório dielétrico na base de fundição para reduzir o espaço ocupado e para suportar peças pesadas até 10.000 kg. A EDNC15 oferece opções de ATC (trocador automático de ferramentas) para aumentar o tempo de maquinação sem supervisão e possui um tanque de trabalho programável de subida e descida de 4 lados para fácil acesso à zona de trabalho e integração simplificada de automação robótica. Tecnologias de controlo e EDM A EDNC15 possui o sistema de controlo Hyper-i da Makino com um ecrã tátil gráfico intuitivo de alta definição de 24". O Hyper-i permite capacidades avançadas na máquina, incluindo manuais de assistência EDM digitais incorporados e a função de ajuda E-Tech Doctor. A máquina utiliza tecnologias de maquinagem avançadas, como o SuperSpark™ IV e o HyperCut, para obter tempos de ciclo rápidos e elevada produtividade. Destaques e opções do produto

• Sistema ATC externo opcional (ATC localizado externamente ao tanque de trabalho para não impor limites de curso ou processamento).
• Eixo Z de alta velocidade HS-Rib opcional para redução de até 60% nos tempos de usinagem em pequenos detalhes; inclui resfriador de circuito fechado dedicado e eixo Z de fuso de esferas resfriado por núcleo que permite movimentos de salto de alta velocidade de até 20 m/min com curso de 800 mm.
• Tanque de trabalho programável de subida e descida de 4 lados simplifica a carga/descarga e a integração do robô.
• Reservatório dielétrico integrado na fundição de base para uma maior estabilidade térmica e uma pegada reduzida.

Especificações técnicas (tabela - Métrico) Mesa: 2.000 x 1.000 mm X: 1.500 mm Y: 700 mm Z: 500 mm (800 mm) Avanço rápido: 5.000 mm/min Peso máximo da peça de trabalho: 10.000 kg Capacidade ATC: 8, 16, 32 Tamanho do tanque: 2.500 x 1.400 x 800 mm Peso máximo do elétrodo: 100 kg Amperagem máxima disponível: 60A ~ 240A Especificações técnicas (tabela - inglês) Mesa: 78.7" x 39.4" X: 59,0" Y: 27,6" Z: 19,7" (31,5") Avanço rápido: 197 ipm Peso máximo da peça de trabalho: 22.046 lbs Capacidade ATC: 8, 16, 32 Tamanho do tanque: 98,4" x 55,1" x 31,5" Peso máximo do eletrodo: 220 lbs Amperagem máxima disponível: 60A ~ 240A Caraterísticas / especificações técnicas

• Modelo: EDNC15
• Tipo de máquina: Sinker EDM
• Tamanho da mesa (métrico): 2.000 x 1.000 mm
• Tamanho da mesa (imperial): 78.7" x 39,4"
• Traço (métrico, tabela de especificações técnicas): X 1.500 mm, Y 700 mm, Z 500 mm (opção: 800 mm)
• Traço (imperial, parágrafo): X 59,0", Y 27,6", Z 19,7" (opção: 31,5")
• Trajeto rápido: 5.000 mm/min (197 ipm)
• Peso máximo da peça de trabalho: 10.000 kg (22.046 lbs)
• Opções de capacidade do ATC: 8, 16, 32
• Tamanho do tanque (métrico): 2.500 x 1.400 x 800 mm
• Tamanho do tanque (imperial): 98.4" x 55,1" x 31,5"
• Peso máximo do elétrodo: 100 kg (220 lbs)
• Amperagem máxima disponível: 60A - 240A
• Controlo: Controlo Makino Hyper-i com ecrã tátil de classe 24", manuais digitais de assistência EDM incorporados e E-Tech Doctor
• Tecnologias EDM: SuperSpark™ IV, HyperCut
• Eixo Z de alta velocidade HS-Rib opcional: movimentos de salto até 20 m/min, curso de 800 mm, inclui refrigerador de circuito fechado e eixo Z de fuso de esferas arrefecido por núcleo
• Reservatório dielétrico integrado na fundição de base para estabilidade térmica
