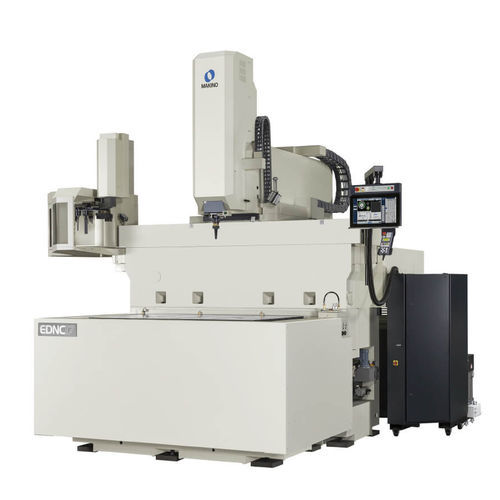

Máquina de eletroerosão por penetração EDNC17

SEDMde alta precisãode alta velocidade

Visão geral
O Makino EDNC17 é uma máquina de eletroerosão por imersão (EDM) projetada para punções e moldes de grandes dimensões, com percursos X/Y alargados e uma área de tanque generosa. Combina uma mesa de trabalho estacionária com um reservatório dielétrico integrado na peça base para minimizar o espaço ocupado e melhorar a estabilidade térmica, assegurando precisão consistente. O tanque com elevação programável de 4 lados oferece excelente acesso para carga/descarga de grandes peças e reduz necessidades de automação. A máquina acomoda peças até 10.000 kg ou de até 2.500 × 1.600 mm.

Eixo Z, ATC e desempenho de trabalho
O EDNC17 utiliza o eixo Z de alta velocidade HS-Rib da Makino, com velocidades de salto até 20 m/min e aceleração de 1,0G, adequado para detalhes de eletrodos tipo nervura e capaz de reduzir significativamente os tempos de usinagem. O eixo Z incorpora um fuso de esferas com arrefecimento interno e uma unidade de arrefecimento em circuito fechado dedicada para manter a precisão de controle de profundidade ao longo dos 800 mm de curso. Estão disponíveis opções de troca automática de ferramentas (ATC) (8, 16, 32) montadas externamente ao tanque para não limitar os percursos ou a capacidade de processamento.

Controlo e tecnologias de gerador
Configurado com as tecnologias de gerador SuperSpark IV e HyperCut e com o controlador Hyper-i da Makino, o EDNC17 apresenta uma interface gráfica num ecrã tátil hi-definition de 24" com operação intuitiva semelhante a dispositivos inteligentes. O sistema inclui funções de apoio na máquina, como manuais digitais EDM Assist, tutoriais em vídeo e a função E-Tech Doctor para afinação gráfica das condições de usinagem.

Especificações técnicas (métrico)
Mesa: 2.000 x 1.350 mm; X: 1.700 mm Y: 1.150 mm Z: 800 mm
Avanço rápido: 5.000 mm/min
Peso máximo da peça: 10.000 kg
Capacidade ATC: 8, 16, 32
Tamanho do tanque: 2.500 x 1.600 x 800 mm
Peso máximo do eletrodo: 100 kg
Corrente máxima disponível: 60A ~ 240A

Especificações técnicas (imperial)
Mesa: 78.7" x 53.2"; X: 66.9" Y: 45.3" Z: 31.5"
Avanço rápido: 197 ipm
Peso máximo da peça: 22,046 lbs
Capacidade ATC: 8, 16, 32
Tamanho do tanque: 98.4" x 63.0" x 31.5"
Peso máximo do eletrodo: 220 lbs
Corrente máxima disponível: 60A ~ 240A

Principais características / dados técnicos

• Modelo: EDNC17
• Fabricante / Marca: Makino
• Mesa (métrico): 2.000 x 1.350 mm
• Mesa (imperial): 78.7" x 53.2"
• Curso eixo X: 1.700 mm (66.9")
• Curso eixo Y: 1.150 mm (45.3")
• Curso eixo Z: 800 mm (31.5")
• Avanço rápido: 5.000 mm/min (197 ipm)
• Peso máximo da peça: 10.000 kg (22,046 lbs)
• Tamanho do tanque: 2.500 x 1.600 x 800 mm (98.4" x 63.0" x 31.5")
• Peso máximo do eletrodo: 100 kg (220 lbs)
• Opções de capacidade ATC: 8, 16, 32 (externas ao tanque)
• Corrente máxima disponível: 60A ~ 240A
• Eixo Z: HS-Rib alta velocidade, velocidades de salto até 20 m/min, aceleração 1,0G
• Curso do eixo Z: 800 mm (31.5") com fuso de esferas refrigerado internamente e unidade de arrefecimento em circuito fechado dedicado
• Geradores: SuperSpark IV e HyperCut
• Controlo: Hyper-i com ecrã tátil 24" HD, manuais digitais EDM Assist, tutoriais em vídeo e ferramentas E-Tech Doctor
• Concepção: mesa estacionária, reservatório dielétrico integrado na fundição da base para maior estabilidade térmica
• Acomodações máximas de peça (exemplos): peças até 22,000 lbs ou tão grandes quanto 2.500 x 1.600 mm
