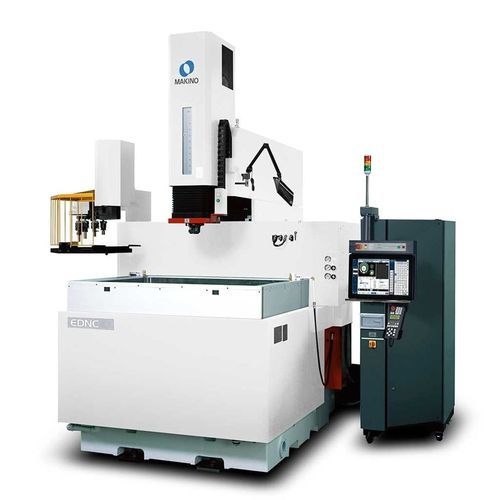

Máquina de eletroerosão por penetração EDNC10

de alta precisãode alta velocidadede precisão

Visão geral O EDNC10 é uma máquina de eletroerosão por imersão (die-sinker) com maior capacidade de curso X/Y/Z, disponível em configurações de tanque padrão e tanque largo. O tanque padrão aceita peças até 1.500 x 1.100 mm (59,1" x 43,3"), enquanto a opção tanque largo acomoda peças até 2.000 x 1.100 mm (78,7" x 43,3"). A máquina possui tanque elevatório programável em três lados e mesa fixa para acesso desobstruído. O reservatório dielétrico está integrado na base para economizar espaço no chão e melhorar a estabilidade térmica. A estrutura robusta permite precisão em peças pesadas até 3.000 kg (6.614 lbs).

Controle e software O EDNC10 vem com o sistema de controle Hyper-i, incluindo uma grande tela sensível ao toque em alta definição, fluxo gráfico simplificado e interface intuitiva. Funções principais: HyperCut, SuperSpark™ IV, manuais digitais a bordo e E‑Tech Doctor para suporte e otimização do processo.

Opções de desempenho

• HS-Rib eixo Z de alta velocidade: movimentos de salto até 20 m/min com 1,5G de aceleração e arrefecimento do fuso de esferas para melhor controlo de profundidade e redução do tempo de usinagem (até ~60% em algumas operações).
• Sistemas ATC (trocador automático de ferramentas) opcionais para aumentar operação despreendida e aproveitamento total do curso da máquina.
• Configurações de tanque opcionais para aumentar a capacidade de peça (padrão vs tanque largo).

Projeto e capacidades

• Tanque elevatório programável em três lados para acesso melhorado.
• Mesa fixa para rigidez e precisão de usinagem.
• Reservatório dielétrico integrado na base para melhorar a estabilidade térmica e reduzir o espaço ocupado.
• Capaz de manusear peças pesadas até 3.000 kg (6.614 lbs).

Especificações técnicas

• Mesa / curso: Mesa 1.300 x 950 mm — X: 1.000 mm, Y: 600 mm, Z: 500 mm.
• Tamanho do tanque: Padrão 1.500 x 1.100 x 500 mm (59,1" x 43,3" x 19,7"); opção tanque largo para peças até 2.000 x 1.100 mm (78,7" x 43,3").
• Avanço rápido: 5 m/min (197"/min).
• Peso máximo da peça: 3.000 kg (6.614 lbs).
• Capacidade ATC: 8 ou 16 (configurações opcionais).
• Peso máximo do eletrodo: 100 kg (220 lbs).
• Corrente disponível: 60 A – 240 A.
• Controle: Hyper-i com HyperCut e SuperSpark™ IV; manuais digitais a bordo e E‑Tech Doctor; grande tela sensível ao toque HD.
• Opção de alta velocidade: HS-Rib eixo Z — movimentos de salto até 20 m/min com 1,5G; arrefecimento do fuso de esferas para controlo térmico e precisão de profundidade.
