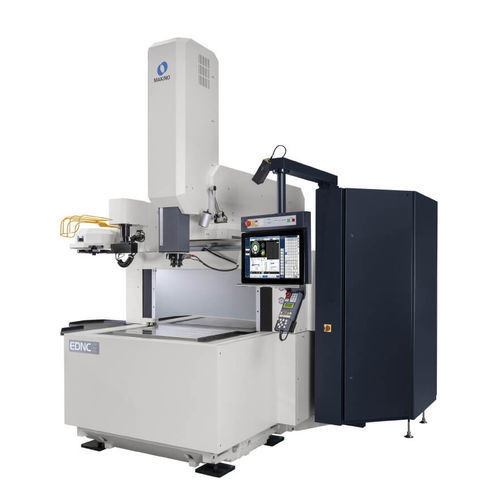

Máquina de eletroerosão por penetração EDNC6

por penetraçãode alta velocidadecom trocador de elétrodos

Visão geral
A EDNC6 é uma máquina de eletroerosão por imersão com cursos X/Y/Z maiores e tanque de trabalho ampliado em relação à série EDAF. A configuração padrão utiliza um tanque elevatório programável em três lados, posicionado abaixo do nível da mesa, para peças até 1.000 × 750 mm (39” × 29”). A opção de tanque largo com porta frontal programável suporta peças até 1.400 × 900 mm (55” × 35”). O projeto proporciona acesso direto à zona de trabalho e à mesa fixa para configurações mais rápidas e monitoramento do processo. O reservatório dielétrico é integrado na base para melhorar a estabilidade térmica e reduzir a área ocupada.

Características
Controle: sistema Hyper-i com tecnologias HyperCut e SuperSpark™ IV. Interface: tela tátil HD de grande dimensão com menus gráficos e manuais digitais integrados. Suporte: funções de ajuda E-Tech Doctor e sistema de e-learning para referência do operador. Opções: trocador automático de ferramentas (ATC) montado externamente ao tanque para preservar o curso total da máquina. Mecânica: configuração de eixo Z HS-Rib disponível com fuso de esferas refrigerado por núcleo para reduzir tempos de desbaste em pequenos detalhes de eletrodo; movimento de salto até 20 m/min com aceleração 1,5G.

Especificações técnicas (tabela resumo)
Mesa: 800 x 550 mm
X: 650 mm Y: 450 mm Z: 350 mm (opção 500 mm)
Avanço rápido: 5.000 mm/min
Peso máximo da peça: 1.500 kg
Capacidade ATC: 16 ou 32 ferramentas
Tamanho do tanque: 1.100 x 750 x 450 mm (opção tanque largo suporta até 1.400 x 900 mm)
Peso máximo de eletrodo: 100 kg
Corrente máxima disponível: 60 A a 240 A

Características / especificações técnicas

• Dimensões da mesa (métrico): 800 x 550 mm
• Cursos (métrico): X = 650 mm; Y = 450 mm; Z = 350 mm (opção 500 mm)
• Avanço rápido: 5.000 mm/min (197 ipm)
• Peso máximo da peça: 1.500 kg (3.307 lbs)
• Capacidade ATC (trocador automático de ferramentas): 16 ou 32 ferramentas
• Tamanho do tanque (métrico): 1.100 x 750 x 450 mm (opção tanque largo suporta até 1.400 x 900 mm)
• Peso máximo de eletrodo: 100 kg (220 lbs)
• Corrente máxima disponível: 60 A a 240 A
• Sistema de controle: Hyper-i com HyperCut e SuperSpark™ IV; manuais digitais integrados, ajuda E-Tech Doctor e e-learning
• Opção Z HS-Rib: movimento de salto até 20 m/min, aceleração 1,5G, fuso de esferas refrigerado por núcleo
• Reservatório dielétrico integrado na base para melhor estabilidade térmica
