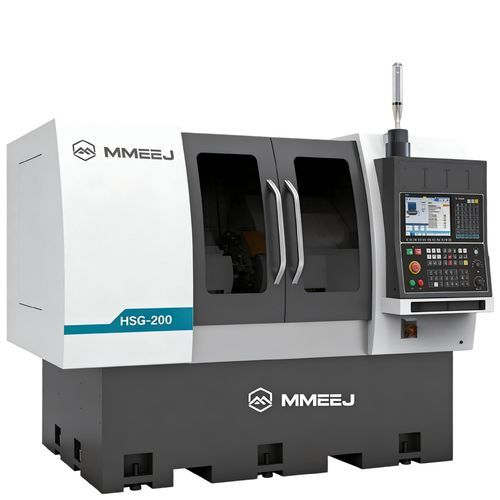

Retífica cilíndrica interna MKS2 series

para peças de trabalhohorizontalCNC

Visão geral
Esta retificadora composta integra funções de retificação cilíndrica externa e interna com eixos X, Z1, Z2 e C. O eixo X utiliza acionamento direto por motor linear para avanço lateral; Z1 é o eixo de avanço para retificação externa, Z2 para retificação interna; o eixo C é acionado por servo para rotação da peça; o eixo Z usa acionamento por parafuso de esferas inteligente. Existem dois modelos conforme comprimento e diâmetros a usinar.

Especificações técnicas

• Modelos: MKS2720×500 e MKS2732×1000.
• Altura do centro: 180 mm (ambos os modelos).
• Faixa de diâmetro de retificação (peças cilíndricas): MKS2720×500: 08–200 mm; MKS2732×1000: 08–320 mm.
• Comprimento máximo de retificação de peça externa: MKS2720×500: 500 mm; MKS2732×1000: 1000 mm.
• Faixa de orifícios para peças internas: 10–80 mm (ambos).
• Profundidade de orifício para peças internas: 125 mm (ambos).
• Velocidade mínima de avanço do suporte da rebolo: 0.0005 mm.
• Velocidade mínima de avanço da mesa: 0.001 mm.
• Resolução mínima do sistema servo dos eixos XZ: 0.0001 mm.
• Velocidade normal de avanço do eixo Z: 10 m/min.
• Velocidade normal de avanço do eixo X: 8 m/min.

Cabeças e fusos de retificação

• Cabeça de retificação cilíndrica (padrão): fuso elétrico de retificação de marca importada conhecida.
• Dimensão máxima da rebolo cilíndrico: 500 × 63 × 203 mm.
• Método de refrigeração (cabeças): refrigeração por circulação de água.
• Método de vedação: vedação frontal a gás.
• Velocidade linear: 50 m/s.
• Cabeça de retificação interna (padrão): marcas nacionais reconhecidas; refrigeração: circulação de água.
• Velocidade do fuso para retificação interna: 30000 rpm (padrão).
• Rebolo de retificação interno: 50 × 25 × 10 mm.

Ferramentas e controlo

• Torreta porta-ferramentas (eixo B): estação T4 (padrão).
• Opções de acionamento da torreta: mesa mecânica ou mesa de acionamento direto DDR.
• Ângulo de rotação: +30° a -280°.
• Precisão de posicionamento da mesa: ±5 / ±2.5 (consoante a configuração).
• Método de controlo: controlo em malha fechada.

Aplicações típicas

• Projetada para retificação combinada externa e interna de peças cilíndricas, incluindo superfícies de forma especial através da coordenação dos eixos X, Z e C.
• Adequada para usinagem de eixos, rolamentos, componentes hidráulicos e outras peças cilíndricas em produção em série e oficinas de reparação.
