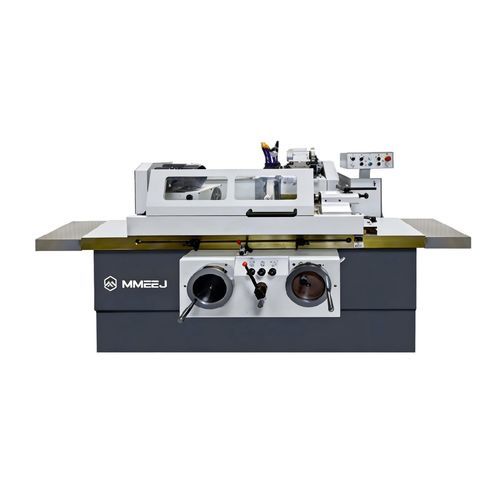

Retífica cilíndrica externa M14 series

para peças a usinaruniversalconvencional

Visão geral
Estrutura: As guias esquerda e direita utilizam estrutura P-V, raspadas manualmente com alta precisão para garantir exatidão e estabilidade. As guias de avanço dianteiras e traseiras da roda podem ser em rolos ou trilho de fio. Mecanismo de controle clássico, simples, seguro e confiável. As séries M1350, M1450 e M1363 adotam guias hidrostáticas de alta estabilidade e eixos com pressão dinâmica/estática e alta rigidez. A cabeça de trabalho universal é ajustável até +90° no sentido anti-horário para retificação em mandril de peças cônicas internas e externas.

Especificações (resumo)

• Variantes de modelo: M1420, M1432B, M1432H, M1450, M1463.
• Comprimento máximo de retificação externa (Ø ext.): 500–5000 mm dependendo do modelo.
• Altura do centro: 125–370 mm dependendo do modelo.
• Diâmetros de retificação (Ø ext.): 5–630 mm dependendo do modelo; diâmetros internos (Ø int.) de 12–250 mm.
• Comprimento máximo de retificação interna e peso máximo da peça: até 320 mm (Ø int.) e 50–3000 kg dependendo do modelo.
• Inclinação da cabeça de trabalho: +90°; cones de centro variam por modelo (MT4 a Metric 80#).
• Dimensões da roda até 600×75×305 mm; velocidade periférica da roda: 35 m/s.
• Avanço manual e resolução: posições grosseiras/finas até 0,001 mm (dependendo do modelo).
• Velocidades do eixo para retificação interna e restrições de dimensão da roda variam por modelo (consulte seleção de modelo para rpm e tamanhos exatos).

Recursos / Destaques

• Guias em estrutura P-V raspadas manualmente para alta precisão e estabilidade.
• Guias de avanço da roda em rolos ou trilho de fio, conforme a necessidade da aplicação.
• Mecanismo de controle comprovado, simples e confiável para ambientes de produção.
• Variantes com guias hidrostáticas e eixos de alta rigidez para desempenho superior.
• Cabeça de trabalho universal ajustável até +90° (anti-horário) para retificação cônica interna e externa em mandril.

Aplicações e considerações de compra

• Adequada para retificação cilíndrica externa e interna de eixos, cones e peças cilíndricas de precisão, cobrindo peças pequenas a muito grandes.
• Escolha o modelo com base no comprimento máximo Ø ext., altura do centro e capacidade de peso necessária (a gama M1420–M1463 cobre aplicações de leve a pesada carga).
• Selecione guia por rolos ou trilho de fio conforme a rigidez requerida e preferências de manutenção.
• Para máxima precisão estática/dinâmica e trabalho intensivo do eixo, considere variantes com guias hidrostáticas e eixos de alta rigidez.
• Forneça dimensões, peso e tolerâncias da peça para recomendar o modelo e configuração de roda mais adequados.
