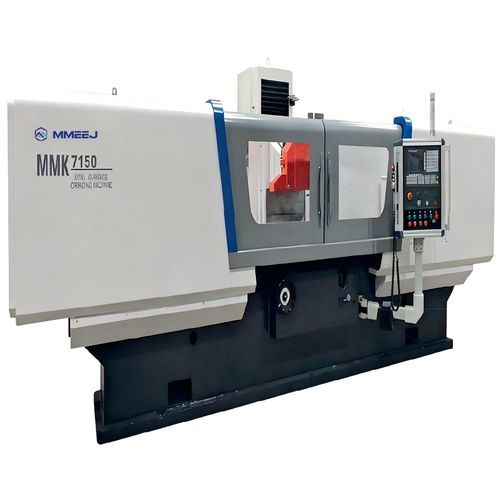

Retífica plana 71 series

planapara peças a usinarhorizontal

Principais características e desempenho:
A Retificadora de superfícies Série 71 com fuso horizontal e mesa retangular apresenta layout de mesa cruzada para modelos com largura de mesa ≤ 400 mm e layout de coluna móvel para modelos com largura de mesa > 400 mm. Ela retifica superfícies planas das peças usando o perímetro do rebolo; a face do rebolo também pode ser usada para superfícies verticais e ranhuras. Indicada para usinagem de mesas retangulares, guias com inserto de aço, componentes em metal duro e para acabamento de precisão de diversas peças.

Tabela de especificações (linhas representam itens de especificação; colunas unidades e valores por modelo):
Itens | Unidade | MG7125 | MMCK7125 | MMCK7140×8 | MMK7150 | MT7160×16 | MT7180
Dimensões da mesa | mm | 250×630 | 250×630 | 400×800 | 500×2000 | 600×1600 | 800×2000
Dimensões de retificação para a peça | mm | 250×630×375 | 250×630×375 | 400×800×430 | 500×2000×550 | 600×1600×550 | 800×2000×550
Percurso da mesa | mm | 700 | 700 | 870 | 2000 | 2200 | 2200
Percurso transversal do cabeçote | mm | 300 | 300 | 450 | 560 | 680 | 820
Velocidade de percurso transversal do cabeçote | mm | 15～1500 | 0～1400 | 0～1400 | 10～950 | 75～1500 | 75～1500
Micro avanço manual | mm | 0.002 | 0.002 | 0.002 | 0.001 | 0.01 | 0.01
Distância entre o centro do fuso e a mesa | mm | 550/110 | 550/100 | 605/110 | 775/160 | 775/160 | 775/160
Rugosidade da peça | μm | Ra≤0.08 | Ra≤0.16 | Ra≤0.16 | Ra≤0.16 | Ra≤0.63 | Ra≤0.63
Planicidade da mesa | mm | 0.003/300 | 0.005/300 | 0.005/300 | 0.008/1000 | 0.01/1000 | 0.01/1000
Peso da máquina | kg | 3200 | 3200 | 4200 | 12000 | 12000 | 14500

Características técnicas / especificações:

• Série: Série 71 Retificadora de superfícies com fuso horizontal e mesa retangular
• Layout: mesa cruzada para largura de mesa ≤ 400 mm; coluna móvel para largura de mesa > 400 mm
• Função principal: retificar superfícies planas com o perímetro do rebolo; usar a face do rebolo para superfícies verticais e ranhuras
• Aplicações: mesas retangulares, guias com inserto de aço, componentes em metal duro, acabamento de precisão de diversas peças
• Modelos e dimensões da mesa (mm): MG7125 250×630; MMCK7125 250×630; MMCK7140×8 400×800; MMK7150 500×2000; MT7160×16 600×1600; MT7180 800×2000
• Dimensões de retificação (mm): MG7125 250×630×375; MMCK7125 250×630×375; MMCK7140×8 400×800×430; MMK7150 500×2000×550; MT7160×16 600×1600×550; MT7180 800×2000×550
• Percurso da mesa (mm): MG7125 700; MMCK7125 700; MMCK7140×8 870; MMK7150 2000; MT7160×16 2200; MT7180 2200
• Percurso transversal do cabeçote (mm): 300 / 300 / 450 / 560 / 680 / 820 (por modelo)
• Velocidade de percurso transversal (mm): faixas dependentes do modelo (ex. 15～1500; 0～1400; 10～950; 75～1500)
• Micro avanço manual (mm): 0.002 / 0.002 / 0.002 / 0.001 / 0.01 / 0.01 (por modelo)
• Distância centro do fuso–mesa (mm): valores por modelo (ex. 550/110; 550/100; 605/110; 775/160)
• Rugosidade superficial da peça (μm): até Ra≤0.08 em determinados modelos; até Ra≤0.63 em modelos maiores
• Planicidade da mesa (mm): de 0.003/300 a 0.01/1000 dependendo do modelo
• Peso da máquina (kg): 3200 / 3200 / 4200 / 12000 / 12000 / 14500 (por modelo)
