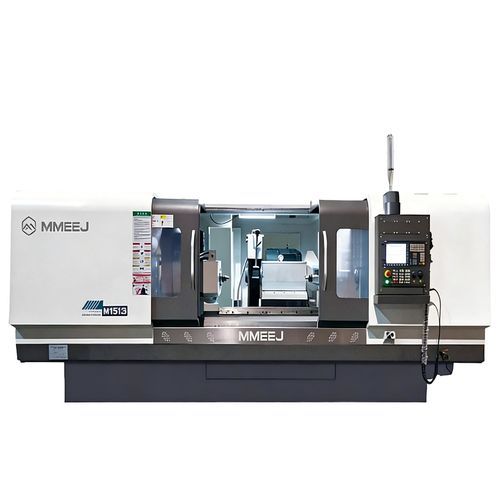

Retífica cilíndrica externa MK series

para vidropara peças a usinarhorizontal

Visão geral
A máquina adota uma disposição de mesa móvel em T. Os elementos da fundação são produzidos por moldagem em areia com resina; a estrutura principal é em ferro fundido HT300 perlítico, conferindo rigidez e estabilidade dimensional.
O sistema CNC controla os eixos X e Z independentemente e permite a interpolação X–Z para retificação cilíndrica externa automática.
Indicada para retificação de peças em materiais especiais (vidro, safira, carboneto de silício, fibra de carbono, etc.) e para componentes como redutores, cabos de ferramentas e cilindros em aplicações industriais.

Especificações

• MK1320B — Entre centros (mm): 500, 750; Altura do centro (mm): 135; Diâmetro retificado (O.D) (mm): 8–200; Peso máx. peça (kg): 50
• MK1332 — Entre centros (mm): 1000, 1500; Altura do centro (mm): 180; Diâmetro retificado (O.D) (mm): 8–320; Peso máx. peça (kg): 150
• MK1620B — Entre centros (mm): 500, 750; Altura do centro (mm): 135; Diâmetro retificado (O.D) (mm): 8–200; Peso máx. peça (kg): 50
• MK1632 — Entre centros (mm): 1000, 1500; Altura do centro (mm): 180; Diâmetro retificado (O.D) (mm): 8–320; Peso máx. peça (kg): 150
• MK1350 — Entre centros (mm): 1500, 2000, 3000, 4000; Altura do centro (mm): 270; Diâmetro retificado (O.D) (mm): 25–500; Peso máx. peça (kg): 1000

Cabeçote

• Taper do centro (MT): MK1320B 4; MK1332 5; MK1620B 4; MK1632 5; MK1350 6
• Velocidade do eixo / variável (rpm) 50Hz: MK1320B 26–260; MK1332 19–190; MK1620B 26–260; MK1632 19–190; MK1350 10–100

Cabeçote de rebolo

• Dimensão máxima do rebolo (Ø×L×Ø int) (mm): MK1320B 400×50×203; MK1332 600×75×305; MK1620B 500×75×203; MK1632 600×75×305; MK1350 750×75×305
• Velocidade periférica do rebolo (m/s): todos os modelos 35
• Unidade mínima de ajuste (mm): todos os modelos 0.0001

Mesa de trabalho

• Ângulo máximo de rotação da mesa (horário °): MK1320B 5 (500), 3 (750); MK1332 3; MK1620B 5 (500), 3 (750); MK1632 3; MK1350 3 (1500), 2 (2000, 3000), 1 (4000)
• Ângulo máximo de rotação da mesa (anti-horário °): MK1320B 9; MK1332 7 (1000), 6 (1500); MK1620B 9; MK1632 7 (1000), 6 (1500); MK1350 6 (1500), 5 (2000), 3 (3000), 2 (4000)

Ponta móvel

• Taper do centro (MT): MK1320B 4; MK1332 4; MK1620B 4; MK1632 4; MK1350 6
• Curso do fuso (mm): MK1320B 30; MK1332 30; MK1620B 30; MK1632 30; MK1350 70

Observação
Os valores acima correspondem aos diferentes modelos (MK1320B, MK1332, MK1620B, MK1632, MK1350) conforme indicado na tabela de especificações na página do produto.
