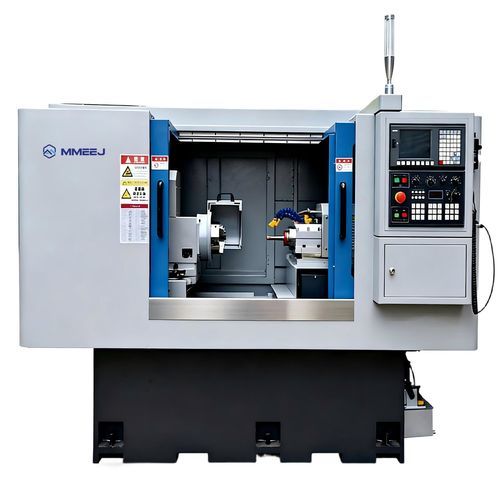

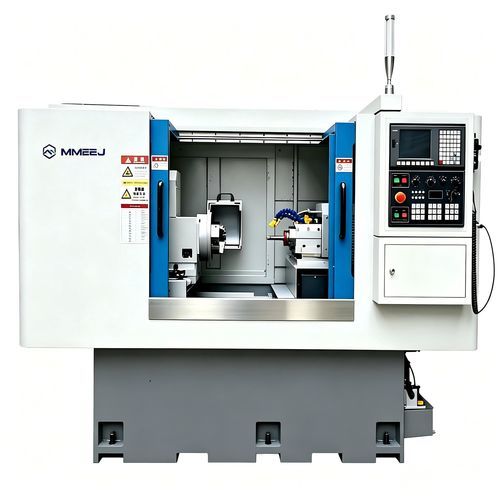

Retífica cilíndrica interna 50-100

para peças a usinarhorizontalCNC

Descrição curta
Esta gama de retificadoras cilíndricas internas apresenta um controlo CNC de alto desempenho e foi concebida para usinar orifícios internos rectos, faces internas, ranhuras internas, degraus internos, filetes internos, cone internos e faces externas. Opções de fuso: fuso mecânico ou elétrico. As máquinas podem ser integradas com sistemas de automação robótica para produção em grande volume.

Aplicações

• Orifícios internos rectos
• Faces finais internas
• Ranhuras internas
• Degraus internos
• Filetes internos
• Conicidades internas
• Faces finais externas

Opções de fuso

• Fuso mecânico
• Fuso elétrico

Automação
Integrável com diversos sistemas de automação robótica para carregamento/descarregamento de peças e produção em linha de grande volume.

Tabela de dados técnicos (por modelo disponível)
Modelo | Unidade | 15-15CNC | 20-20CNC | 20-60CNC | 50-45CNC | 50-100CNC
Diâmetro máximo de batimento | mm | 530 | 400 | 500 | 800 | 900
Intervalo de diâmetros a retificar | mm | 06–150 | Ø30–200 | Ø30–200 | 50–500 | Ø100–500
Profundidade de retificação | mm | 150 | 200 | 600 | 450 | 1000
Deslocamento máximo da mesa | mm | 500 | 600 | 1000 | 800 | 1300
Peso máximo da peça | kg | 50 | 150 | 500 | 500 | 1200
Velocidade do fuso da cabeça de retificação | rpm | Selecionar com base no diâmetro do furo da peça. | Selecionar com base no diâmetro do furo da peça. | Selecionar com base no diâmetro do furo da peça. | Selecionar com base no diâmetro do furo da peça. | Selecionar com base no diâmetro do furo da peça.

Características / Especificações técnicas

• Família de produto: Retificadora cilíndrica interna
• Modelos disponíveis: 15-15CNC, 20-20CNC, 20-60CNC, 50-45CNC, 50-100CNC
• Diâmetro máximo de batimento (mm): 530 / 400 / 500 / 800 / 900 (por modelo)
• Intervalo de diâmetros de furo (mm): 06–150; Ø30–200; 50–500; Ø100–500 (consoante o modelo)
• Profundidade de retificação (mm): 150 / 200 / 600 / 450 / 1000 (por modelo)
• Deslocamento máximo da mesa (mm): 500 / 600 / 1000 / 800 / 1300 (por modelo)
• Peso máximo da peça (kg): 50 / 150 / 500 / 500 / 1200 (por modelo)
• Velocidade do fuso da cabeça de retificação: selecionável consoante o diâmetro do furo
• Controlo: sistema CNC de alto desempenho
• Opções de fuso: mecânico ou elétrico
• Automação: compatível com sistemas robóticos para produção em grande volume
