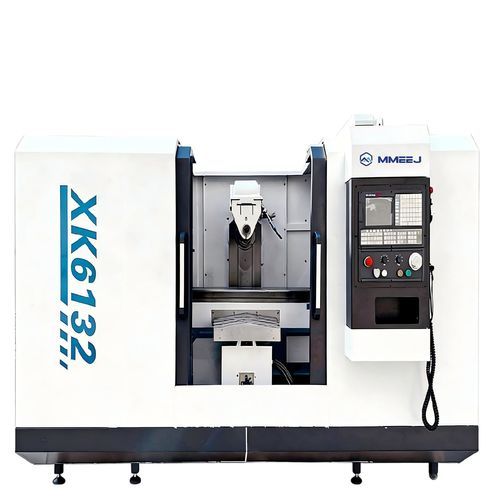

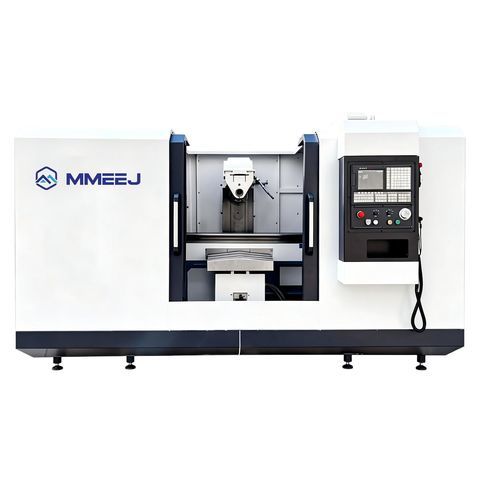

Fresadora CNC de 3 eixos XK61 series

horizontal

Configuração standard

• Sistema Guangtai 130
• Três eixos CNC
• Transmissão manual do fuso
• Bomba de óleo eletrónica
• Trilho rígido de três eixos

Configuração opcional

• Sistema: GSK, KND
• Cabeça divisora CNC
• Topo superior
• Fresa pneumática
• Placa de metal totalmente protegida

Parâmetros técnicos (tabela) PARÂMETRO ITEM | UNIDADE | XK6132 | XK6140 Tamanho da mesa de trabalho | mm | 1500x320 | 1700x400 Curso da mesa | mm | 900x310x410 | 1000x330×400 Ranhura em T | mm | 3-14-70 | 3-18-90 Cone do fuso | / | ISO:50/7:24 | ISO:50/7:24 Ângulo de rotação da mesa (opcional) | grau | ±45° | ±45° Distância entre a face final do fuso e o tampo da mesa | mm | 20-370 | 30-410 Distância entre a guia vertical da cama e a linha central do fuso | mm | 225-505 | 275-625 Gama de velocidades do fuso (série) | rpm | 30-1500/18 | 30-1500/18 Velocidade de deslocação rápida (x/y/z) | mm/min | 6000/6000/3000 | 6000/3000/6000 Precisão de posicionamento | mm | 0,020/300 | 0,05/300 Precisão de posicionamento de repetição | mm | 0,010/300 | 0,025/300 Potência do motor de acionamento principal | kW | 7,5 | 11 Potência do motor da bomba de arrefecimento | kW | 0,125 | 0,125 Dimensões externas | mm | 2272x1825×2094 | 3310x2200x2394 Peso da máquina | kg | 2850 | 4250 Caraterísticas / especificações técnicas

• Modelos: XK6132 e XK6140 (ver diferenças de parâmetros acima)
• Tamanho da mesa de trabalho: XK6132 = 1500x320 mm; XK6140 = 1700x400 mm
• Deslocamento da mesa: XK6132 = 900x310x410 mm; XK6140 = 1000x330×400 mm
• Tipo do fuso: ISO:50/7:24 (ambos os modelos)
• Ângulo opcional de rotação da mesa: ±45° (ambos os modelos)
• Distância entre a face final do fuso e o tampo da mesa: XK6132 = 20-370 mm; XK6140 = 30-410 mm
• Distância da guia vertical do leito à linha central do fuso: XK6132 = 225-505 mm; XK6140 = 275-625 mm
• Faixa de velocidade do fuso: 30-1500/18 rpm (série)
• Velocidades de deslocação rápida (X/Y/Z): XK6132 = 6000/6000/3000 mm/min; XK6140 = 6000/3000/6000 mm/min
• Precisão de posicionamento: XK6132 = 0,020/300 mm; XK6140 = 0,05/300 mm
• Precisão de posicionamento de repetição: XK6132 = 0,010/300 mm; XK6140 = 0,025/300 mm
• Potência do motor de acionamento principal: XK6132 = 7,5 kW; XK6140 = 11 kW
• Potência do motor da bomba de arrefecimento: 0,125 kW (ambos os modelos)
• Dimensões externas (mm): XK6132 = 2272x1825×2094; XK6140 = 3310x2200x2394
• Peso da máquina: XK6132 = 2850 kg; XK6140 = 4250 kg
